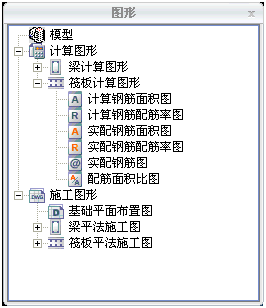

程序图形目录树如图6.8.2所示，可双击相应项打开当前施工标准层筏板的计算图形。筏板计算图形包括计算钢筋面积图、实配钢筋面积图、实配钢筋图、配筋面积比图等计算图形，各计算图形的详细介绍参见第6.8.2.1节至第6.8.2.6节内容。 |
|
|
|
|
|
图6.8.2
筏板计算图形菜单 |
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>计算钢筋面积图 |
|
功能说明 |
双击 " 计算钢筋面积图 "
选项，打开此图，如图6.8.2.1所示。
|
|
|
|
|
|
图6.8.2.1
筏板计算钢筋面积图（单位：mm2/m） |
|
|

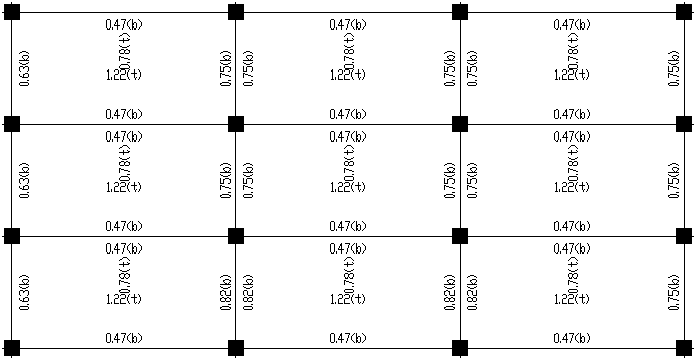

在图中对每块板都输出了根据内力计算需要的钢筋面积，包括：板跨中X向计算配筋面积、板跨中Y向计算配筋面积和支座的计算配筋面积。数值后带t的表示筏板的上部配筋面积，数值后带b的表示筏板的下部配筋面积。
|
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>计算配筋率图 |
|
功能说明 |
|
双击
" 计算钢筋配筋率图 " 选项，打开此图。

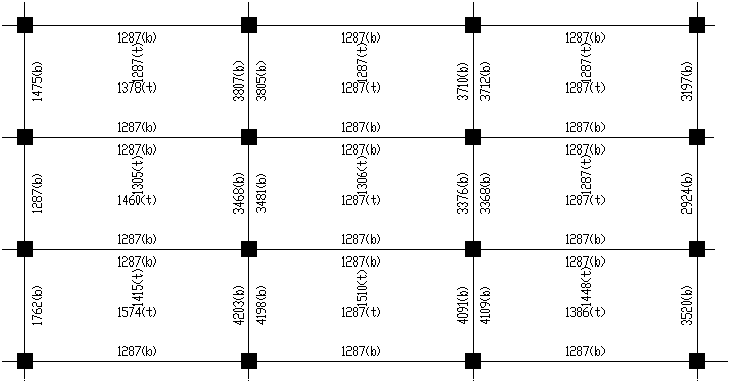

在图中每块都输出了根据板计算钢筋面积求得的配筋率，分为：板跨中X向计算钢筋配筋率、板跨中Y向计算钢筋配筋率和支座计算钢筋配筋率。 |
|
|
|
|
|
图6.8.2.2 板计算配筋率图（单位：%） |
|
|
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>实配钢筋面积图 |
|
功能说明 |
|
双击
" 实配钢筋面积图 " 选择，打开此图。 |
|
|
|
|
|
图6.8.2.3
板实配钢筋面积图（单位：mm2/m） |
|
|
|

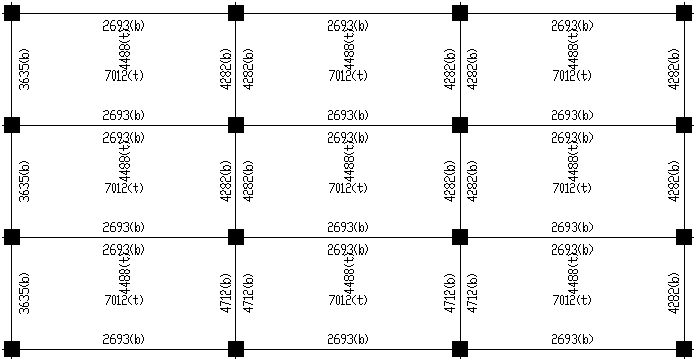

在图中每块板都输出了实际配筋的面积，同样包括：板跨中X向实配钢筋面积、板跨中Y向实配钢筋面积和支座筋实配面积。数值后带t的表示筏板的上部配筋面积，数值后带b的表示筏板的下部配筋面积。 |
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>实配钢筋配筋率图 |
|
功能说明 |
|
双击
" 实配钢筋配筋率图 " 选项，打开此图。 |
|
|
|
|
|
图6.8.2.4
板实配钢筋配筋率图（单位：%） |
|
|
|

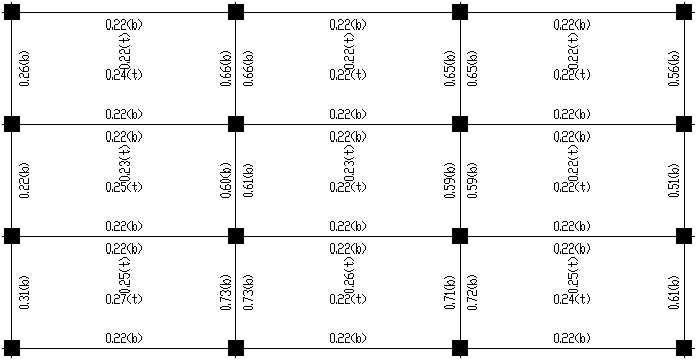

在图中输出了每块板根据实配钢筋求得的配筋率，包括：板跨中X向实配钢筋配筋率、板跨中Y向实配钢筋配筋率和支座实配钢筋的配筋率。 |
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>实配钢筋图 |
|
功能说明 |
|
双击
" 实配钢筋图 " 选项，打开此图。 |
|
|
|
|
|
图6.8.2.5
板实配钢筋图 |
|
|

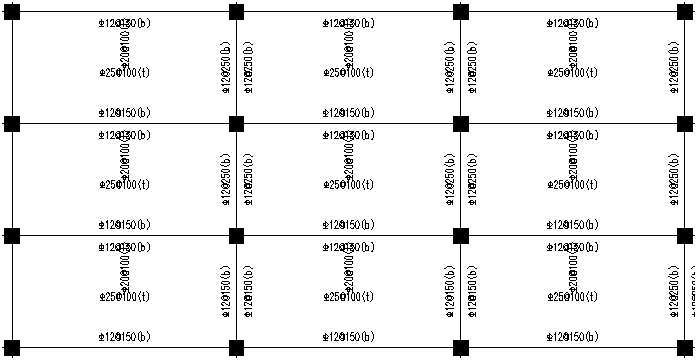

在图中输出了每块板跨中X、Y向和支座的实际配筋结果，包括钢筋的等级、直径和间距。
|
|
|
|
|
| [菜单路径] 图形目录树>计算图形>筏板计算图形>钢筋面积比图 |
|
功能说明 |
|
双击
" 配筋面积比图 " 选项，打开此图。

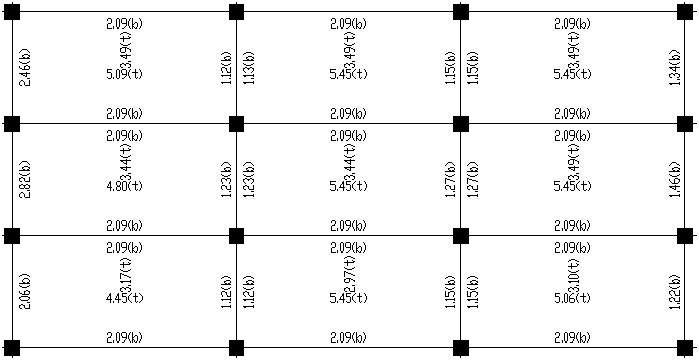

在图中输出了每块板的实配钢筋面积与计算钢筋面积的比值，包括板跨中X、Y向和支座实配钢筋与计算钢筋的面积比。当面积比小于1时，数值将用红色表示，表明此板配筋不满足计算要求。 |
|
|
|
|
|
图6.8.2.6
筏板配筋面积比图 |
|
|
|
注意事项 |
当计算配筋为0，按照构造要求进行配筋时配筋面积比为1。
|
|
|
