程序可对地上部分和基础部分施工图自动进行审核，并给出相应的审核结果供用户参考，审核项目可以由用户选择设置。
主菜单施工图>自动审图，点击此菜单项，程序将弹出相应的地上部分或基础部分施工图自动审核设置对话框，用户可对梁、板、柱等构件的审核内容进行选择设置，在需要进行审核的项前面打勾即可。自动校审各选项的详细说明见附录C。
（1）地上结构施工图：
① 板构件：

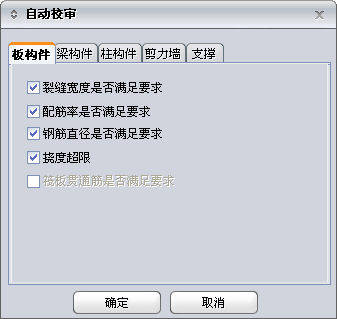

图7.1-1 自动审图-板构件
② 梁构件：

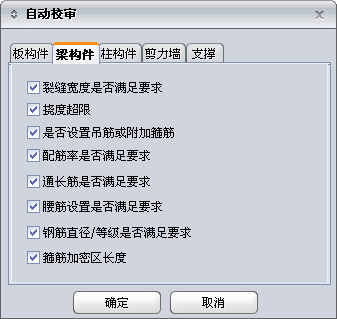

图7.1-2 自动审图-梁构件
③ 柱构件：

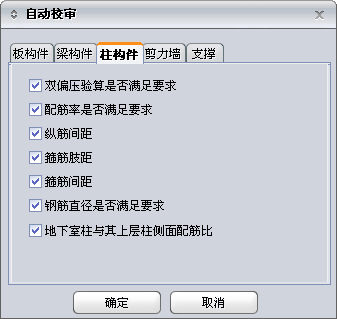

图7.1-3 自动审图-柱构件
④ 剪力墙：

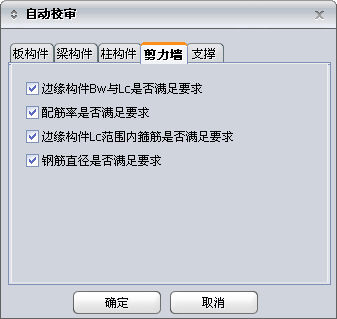

图7.1-4 自动审图-剪力墙
⑤ 支撑：

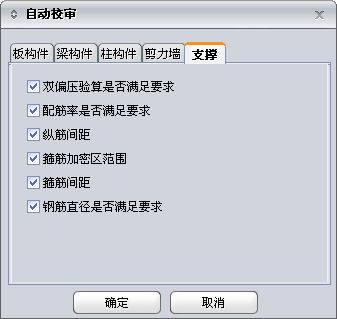

图7.1-5 自动审图-支撑

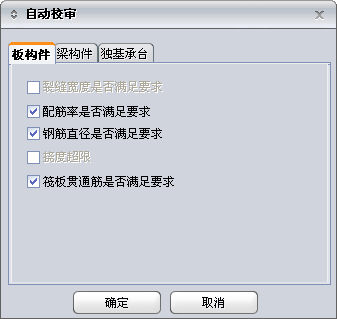

① 基础板：
图7.1-6 自动审图-基础板
② 基础梁：

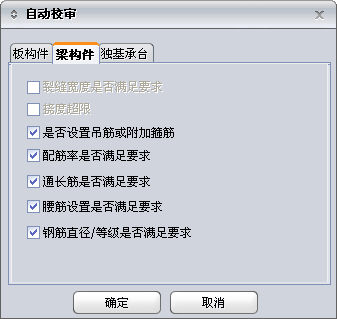

图7.1-7 自动审图-基础梁

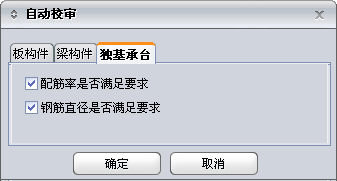

③ 独基/承台：
图7.1-8 自动审图-独基承台
点击【确定】后，在左侧树形菜单【审图记录】项中可以查看各种构件审图记录结果和审图记录单，双击需要查看的选项，在信息窗口弹出该项的审图记录列表，如图7.1-9所示。点击列表中的【错误位置】按钮，可以在图中直接显示定位错误构件。

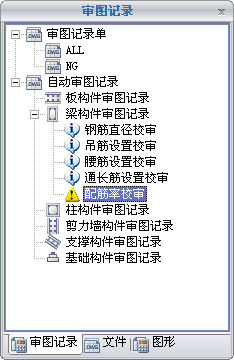

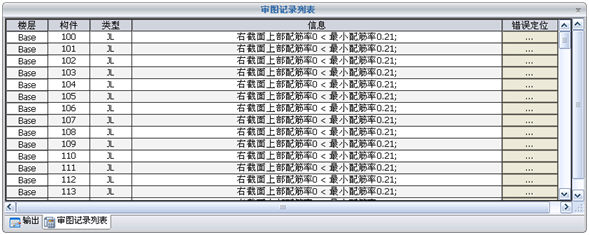

（a） 审图记录 （b）审图记录列表
图7.1-9 自动审图记录
