7.2.1  添加审图记录
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明

可使用主菜单施工图>人工校审，或者在模型窗口中点击鼠标右键，选择【人工校审】，结合模型窗口下方命令窗口的提示进行操作。按【ESC】结束当前命令。



操作示例
添加审图记录

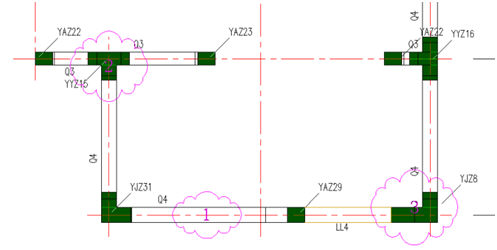

                                                                                                                                                                      （a）施工图审图标记                                                                                 （b）手动审图记录

                                   图7.2.1  操作示例



操作顺序

（1）选择构件：在施工图中点选需要审核的构件；

（2）输入审图记录：根据命令行的提示，输入审图记录内容；

（3）审图记录显示：在图形上显示审图记录编号及标记，并在右侧树形菜单【审图记录】项列出所有人工审图记录。



注意事項

对右侧树形菜单【审图记录】中【人工审图记录】的某项记录双击，可关闭图形上相应审图标记的显示；再次双击时可重新显示。
