7.6.3  选筋方案比较

[菜单路径]     施工图>工程量统计>选筋方案比较
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02


功能说明

用户可将本单位或其他单位常用的多个选筋方案保存起来,并可进行选筋方案的对比。本项可查看当前选筋方案与数据库已有选筋方案的对比效果,如图7.6.3-1所示。

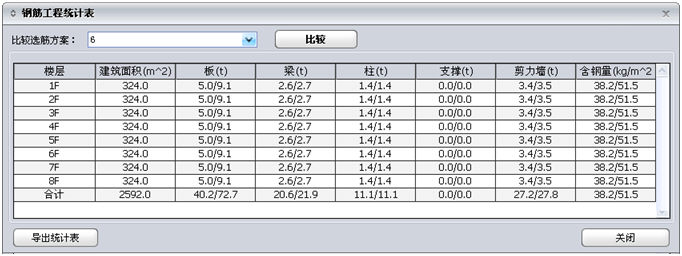

图7.6.3-1  钢筋工程比较方案



(1)比较选筋方案:选择进行对比选筋的方案,即【选筋数据库】中已保存的选筋方案名称。在主菜单设置>方案管理器可查看数据库内容;将当前选筋方案保存在数据库中的详细介绍参见第3.4节。

(2)导出统计表:将当前对比统计表以网页文件格式(HTML)输出,如图7.6.3-2所示,点击文件左上角【另存为...】按钮,可将此文件保存到指定的目录下,做为单独文件使用。



图7.6.3-2  钢筋工程比较方案(HTML
