7.6  输出施工图形
[菜单路径] 施工图 > 输出施工图

可将部分或全部施工图输出到指定路径处，输出文件为*.dwg格式。

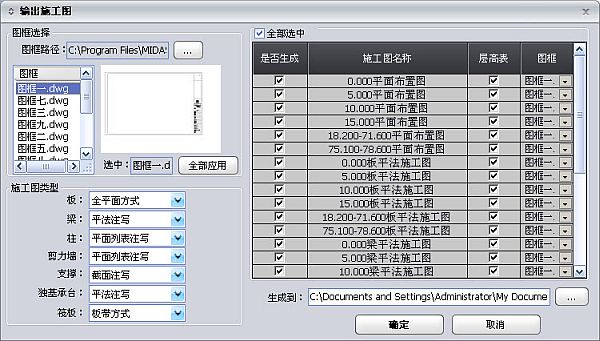

主菜单施工图>输出施工图，打开"输出施工图"对话框，如图7.5-1所示，进行输出设置后，点击【确定】，信息栏输出操作提示及超链接，点击超链接可直接打开dwg格式的施工图。



图7.5-1  输出施工图



  • 图框选择：给输出施工图加上图框，详见第7.4.1节；
  • 全部选中：勾选，输出全部施工图；不勾选，输出用户选择的部分施工图；
  • 是否生成：设置是否输出该施工图，勾选则输出；
  • 施工图名称：列出当前模型中所有施工图；
  • 层高表：设置输出该施工图时是否将层高表一并输出，勾选则输出层高表；
  • 生成到：设置施工图输出路径，点击 可修改。
