可将部分或全部施工图输出到指定路径处，输出文件为*.dwg格式。
主菜单施工图>输出施工图，打开【输出施工图】对话框，如图7.7所示，进行输出设置后，点击【确定】按钮，在信息窗口显示文件保存的路径及文件文件名称，点击此处文件名可超链接直接打开dwg格式的施工图。

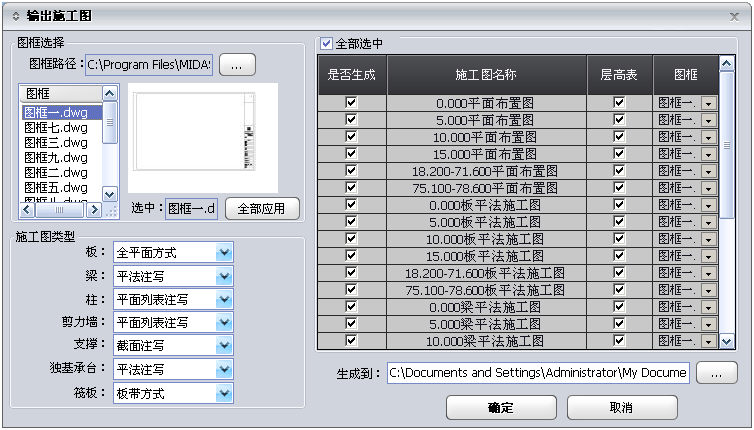

图7.7 输出施工图
（1）图框选择：给输出施工图加上图框，详见第7.5.1节。
（2）施工图类型：可以在此选择构件施工图的生成方式。
（3）全部选中：勾选，输出全部施工图；不勾选，用户可在”r;是否生成”勾选输出部分施工图。
（4）施工图名称：列出当前模型中所有施工图名称，用户也可直接修改名称。
（5）层高表：设置输出该施工图时是否将层高表一并输出，勾选则输出层高表。
（6）生成到：设置施工图文件的输出路径，点击 可修改路径。
在当前施工图上点击鼠标右键，在右键菜单中的【输出图形】，可输出当前图形到指定路径处。
可修改路径。
