可将部分或全部计算图形输出到指定路径处，输出文件为*.dwg格式。
主菜单施工图>输出计算图形，打开 " 输出计算图形 " 对话框，如图7.8所示，进行输出设置后，点击【确定】按钮，在信息窗口显示文件保存的路径及文件文件名称，点击此处文件名可超链接直接打开dwg格式的图形。

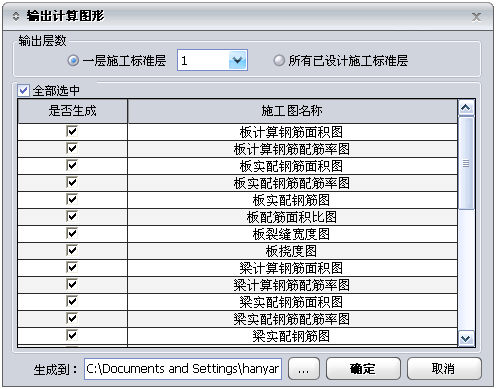

图7.8 输出计算图形
（1）输出层数：选择输出计算图形的所属施工标准层，还是输出所有施工标准层的计算图形。
（2）全部选中：勾选，输出全部计算图形；不勾选，用户可在 " 是否生成" 勾选输出部分计算图形。
（3）计算图形名称：列出当前模型中所有计算图形名称，用户也可直接修改。
（4）生成到：设置计算图形输出路径，点击可修改路径。
注意事項
（1）在当前计算图形上点击鼠标右键，选择右键菜单中的 " 输出图形 " ，可输出当前图形到指定路径处。

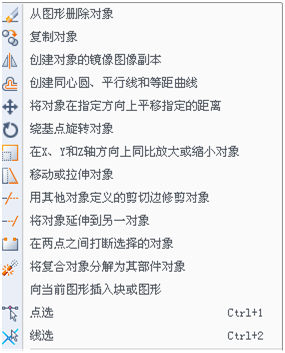

（2）程序输出的施工图形和计算图形除了用AUTOCAD打开外，还可以执行命令：文件>打开>图形进行查看或编辑。操作命令集中布置于模型图形窗口上方，操作方式基本和AUTOCAD一样。各图标功能如下：
可修改路径。
