8.1  图层样式
[菜单路径] 设置 > 图层样式
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02



功能说明

该菜单项的主要功能是对图框、标注、轴线、钢筋线以及板、梁、柱、剪力墙、支撑、基础、洞口等构件的颜色及线型线宽的设置。

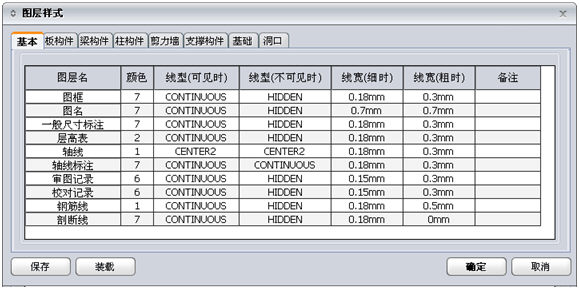

图8.1-1  图层样式基本



图8.1-2  保存图层样式



保存:可将当前设定的图层样式保存到图层样式库中,如图8.1-2所示。

装载:在图层样式库中的选择某个图层方案给当前图形,从左侧的方案列表中选择方案,点击装载键即可



(1)基本图层设置

如图8.1-1所示,此项菜单的主要功能是对图框、图名、一般尺寸标注、层高表、轴线、轴线标注、审图记录、校对记录、钢筋线以及剖断线的颜色、线型、线宽的设置。

图层名:列出模型施工图所有图层名,不能修改。

颜色:显示当前图层颜色数值。修改该层显示颜色,可点击此处打开【颜色】对话框,如图8.1-3所示,选择需要的颜色,点击【ok】即可。

线型:显示当前图层线型。若要修改,可点击此处打开【线型】对话框,如图8.1-4所示,选择需要的线型,点击【ok】即可。

线宽:显示当前图层线宽。若要修改,可点击此处打开【线宽】对话框,如图8.1-5所示,选择需要的线宽,点击【ok】即可

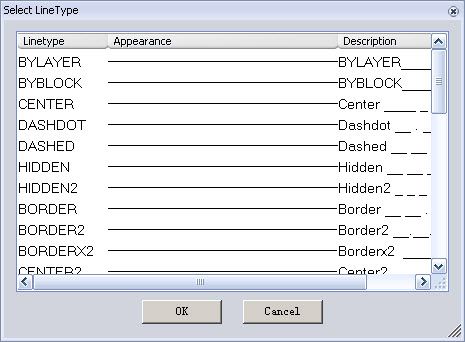

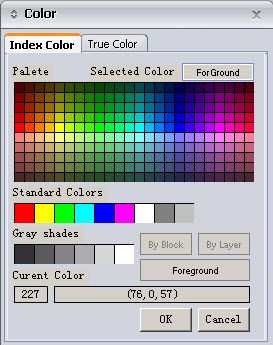

 图8.1-3  图层样式—颜色修改                                                                                  图8.1-4  图层样式—线型修改

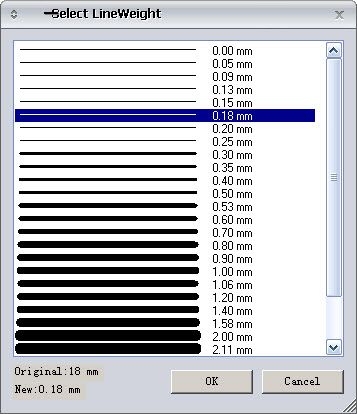

图8.1-5  图层样式—线宽修改



(2)板构件

如图8.1-6所示,该项主要是对板、板名以及板钢筋注写的颜色、线型、线宽的设置。

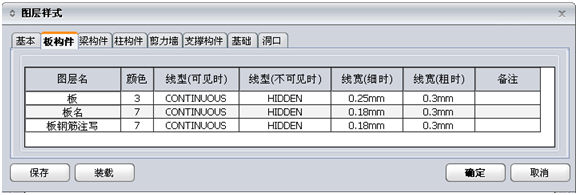

图8.1-6  图层样式—板构件



(3)梁构件

如图8.1-7所示,该项主要是对梁施工图各图层的颜色、线型、线宽的设置

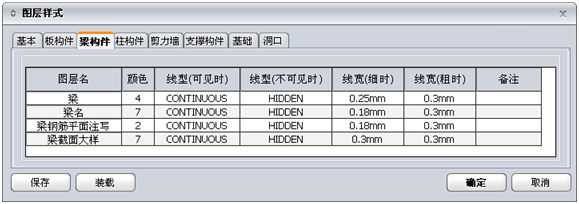

图8.1-7  图层样式—梁构件



(4)柱构件

如图8.1-8所示,此项主要是对柱施工图层的颜色、线型、线宽的设置

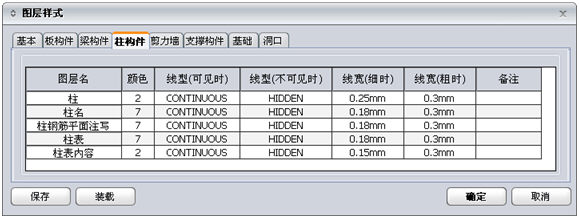

图8.1-8  图层样式—柱构件



(5)剪力墙

如图8.1-9所示,此项主要是对墙施工图内图层内容的颜色、线型、线宽的设置

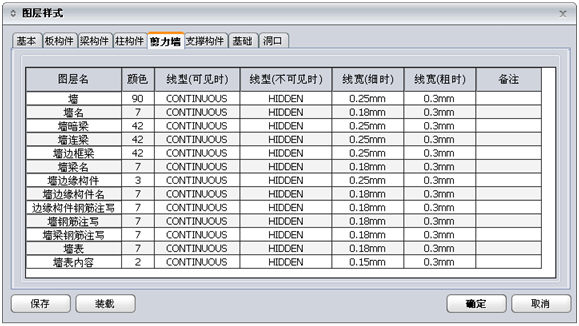

图8.1-9  图层样式—剪力墙



(6)支撑构件

如图8.1-10所示,此项主要是对支撑施工图内图层的颜色、线型、线宽的设置。

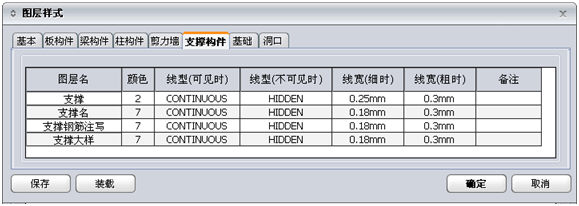

图8.1-10  图层样式—支撑构件



(7)基础

如图8.1-11所示,此项主要是对基础施工图内各图层的颜色、线型、线宽的设置。

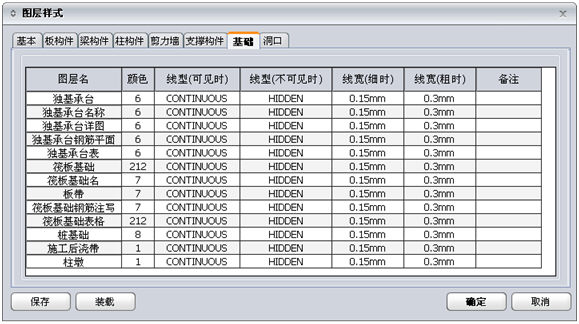

图8.1-11  图层样式—基础



(8)洞口

如图8.1-12所示,此项主要是对洞口、洞口名以及洞口钢筋注写的颜色、线型、线宽的设置。

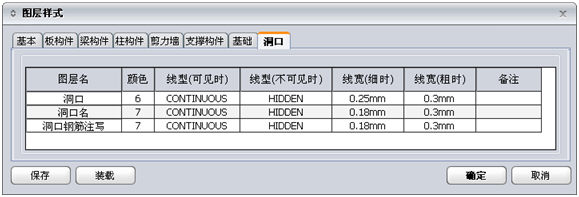

图8.1-12  图层样式—洞口
