9.1.1  功能介绍
[菜单路径] 工具 > 单体构件验算
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明

单体构件工具箱（简称UMD）可直接设计任意混凝土梁、柱、支撑、墙、板构件，并输出Word和Html格式的计算书。

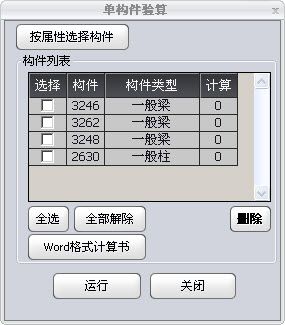

            图9.1.1-1  单构件验算                                         图9.1.1-2  按属性选择构建



按属性选择构件：点击弹出图9.1.1-2所示对话框，分一般构件和特殊构件，进行设定并点击 后，只有这里勾选的构件类型才能被选中
  • 构件列表：选择、构件、构件类型、计算；
  • 选择：勾选复选框，可对相应构件运行设计、生成计算书；
  • 构件：显示构件号；
  • 构件类型：显示构件类型（具体参见【按属性选择构件】对话框）；
  • 计算：若该构件生成过计算书，显示为 ，否则显示 ；
  • 全选：点此按钮，勾选构件列表中所有构件；
  • 全部解除：点此按钮，对构件列表中所有构件解除选择；
  • 删除：点此按钮，删除所有勾选构件；
  • Word格式计算书：输出构件列表中所选构件的word计算书。
  • 运行：打开单体构件"截面设计和验算"对话框，并可进行修改，详细介绍参见第9.1.2至9.1.6节；
