| 功能说明 |
一般梁构件的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出
|
|
|
|
|
|

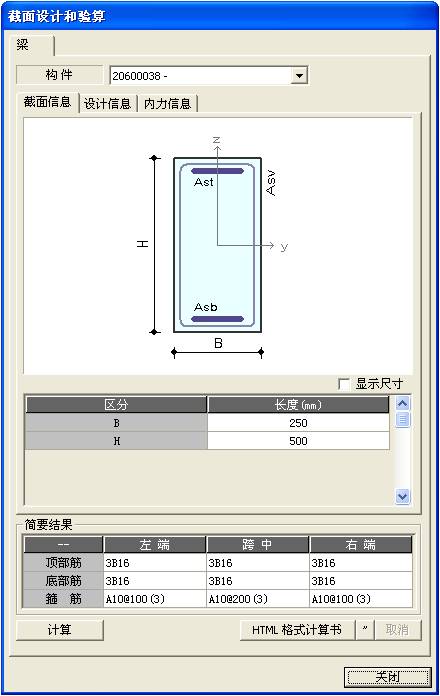

图9.1.2-1 UMD工具箱（截面信息） |
|
|
|
（1）构件
用户在图9.1.1-1构件列表中所勾选的一般梁构件在这里列出，点击下拉框，可选择不同构件分别进行截面设计和验算。
（2）截面信息
程序自动显示梁截面尺寸、局部坐标轴和纵筋、箍筋符号，勾选"显示尺寸"前面的复选框，可显示B和H的具体数值，用户可对截面信息进行修改。
（3）设计信息
|
|
|
|
|
|

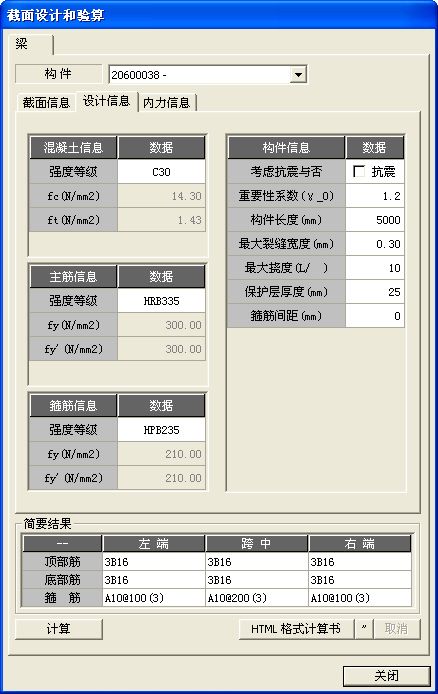

图9.1.2-2 设计信息 |
程序自动显示混凝土信息、钢筋信息及部分设计参数，用户可对设计信息进行修改。
（4）内力信息
|
|
|
|
|
|

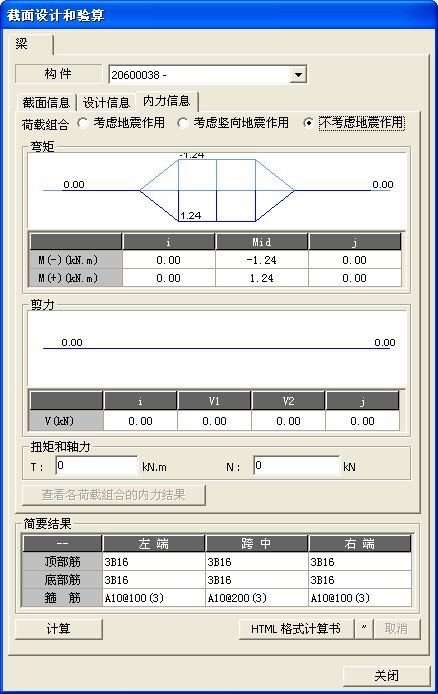

图9.1.2-3
内力信息 |
程序自动显示内力信息，用户可对内力信息进行修改。
- 荷载组合：可分别选择考虑地震作用、考虑竖向地震作用和不考虑地震作用，下面的截面控制内力将随之变化；
- 弯矩：显示"荷载组合"中所选工况类型的弯矩包络图；
- 剪力：显示"荷载组合"中所选工况类型的剪力包络图；
- 扭矩和轴力：显示"荷载组合"中所选工况类型的最大扭矩和最大轴力。
- 查看各荷载组合的内力结果：查看"荷载组合"中所选工况类型的构件详细内力结果，每个梁进行8等分，显示每个分点处的弯矩、剪力、扭矩和轴力，包络值以亮红色突出显示。
|
（5）简要结果
|
|
|
|
|
|

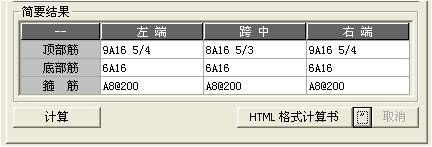

图9.1.2-5
一般梁简要结果 |
根据截面、设计、内力信息计算得到一般梁构件左端、跨中、右端的顶部筋Ast、底部筋Asb和箍筋Asv的配筋情况。
计算：构件截面、设计、内力信息中有某项更改后，可点此按钮重新计算配筋信息。
- 输出word格式计算书：输出当前构件的word计算书，点击
按钮，可以切换为Html格式计算书。
|
| |
 |
|
