9.1.3 一般柱
区分
版本 / Revision No.
改善建议者
改善内容
内容列表
产品功能
Ver.112 R3
/ No.2009-03
桂满秀
(MITC)
2009-3-1
Click
Click
手册内容
Ver.110 R2
/ No.2009-02
张春喜
(MITC)
2009-3-1
Click
Click
功能说明
一般柱构件的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。

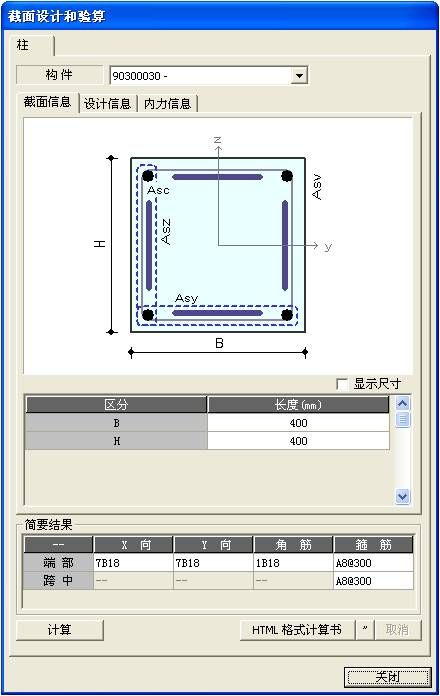

图9.1.3-1 UMD工具箱（截面信息）
该对话框布置与一般梁基本相似，本节只对差异部分加以介绍，其它信息参见第9.1.2节。
（1）设计信息

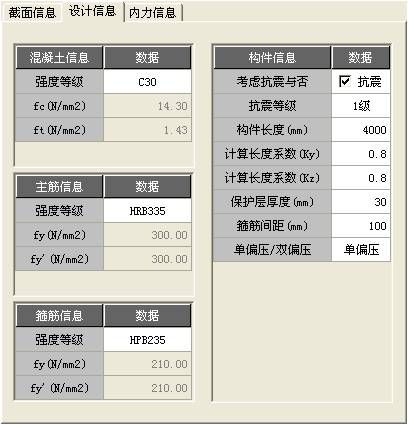

图9.1.3-2 设计信息
（2）内力信息

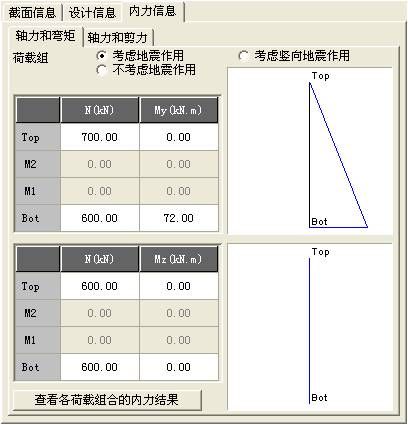

图9.1.3-3 内力信息
轴力和弯矩：
按强轴、弱轴分别显示"荷载组合"中所选工况类型的轴力弯矩设计值；

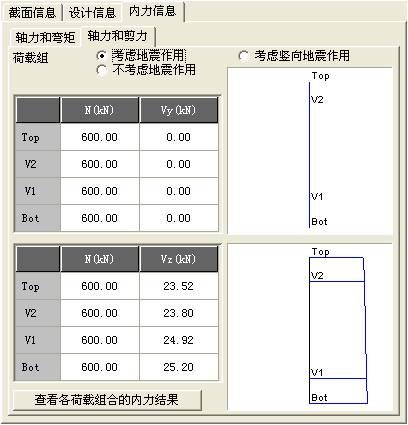

轴力和剪力：
按强轴、弱轴分别显示"荷载组合"中所选工况类型的轴力剪力设计值；
（3）简要结果
图9.1.3-4 一般柱简要结果
根据截面、设计、内力信息计算得到一般柱构件端部和跨中的x、y向纵筋、角筋Asc和箍筋Asv。
注意事项
由结构大师计算的该构件最不利内力值。
