9.1.4  一般支撑
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明
一般支撑的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。

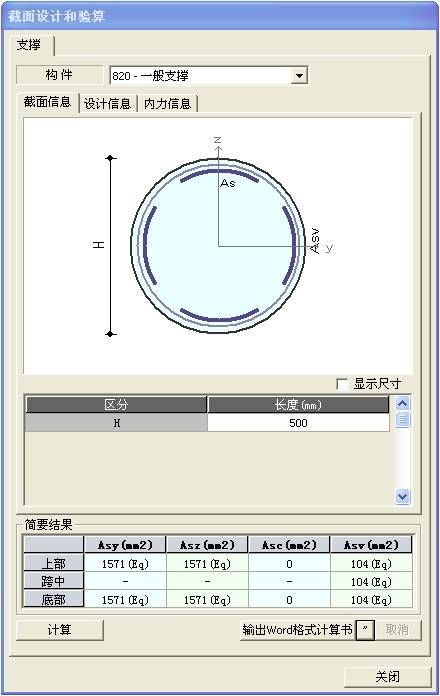

图9.1.4-1  UMD工具箱（截面信息）


该对话框布置与一般梁基本相似，本节只对差异部分加以介绍，其它信息参见第9.1.2节。
（1）设计信息

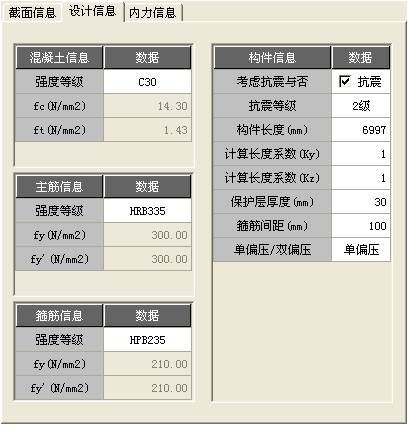

图9.1.4-2  设计信息


（2）内力信息

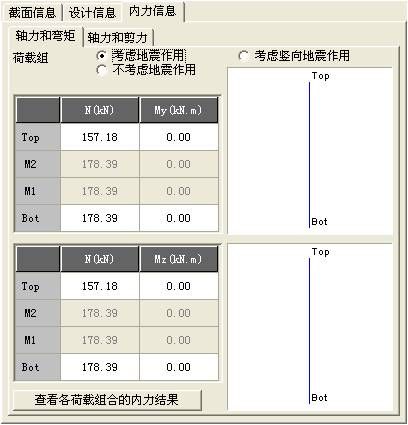

图9.1.4-3  内力信息



  • 轴力和弯矩：按强轴、弱轴分别显示"荷载组合"中所选工况类型的轴力弯矩设计值；
  • 轴力和剪力：按强轴、弱轴分别显示"荷载组合"中所选工况类型的轴力剪力设计值；
  • 查看各荷载组合的内力结果：查看"荷载组合"中所选工况类型的构件详细内力结果，每个支撑分上部和底部、V2& V1两部分，显示轴力弯矩组合值和轴力剪力组合值。

（3）简要结果

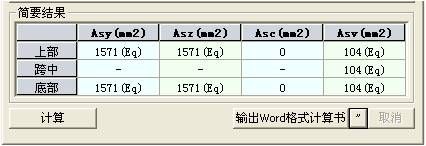

图9.1.4-5  一般柱简要结果


根据截面、设计、内力信息计算得到一般支撑上部、跨中、底部的B边纵筋Asy、H边纵筋Asz、角筋Asc和箍筋Asv。带（Eq）标志的配筋面积为考虑地震的控制工况计算所得。
