| 功能说明 |
|
一般剪力墙的UMD工具箱如下，按截面信息、设计信息和内力信息分别列出。
|
|
|
|
|
|

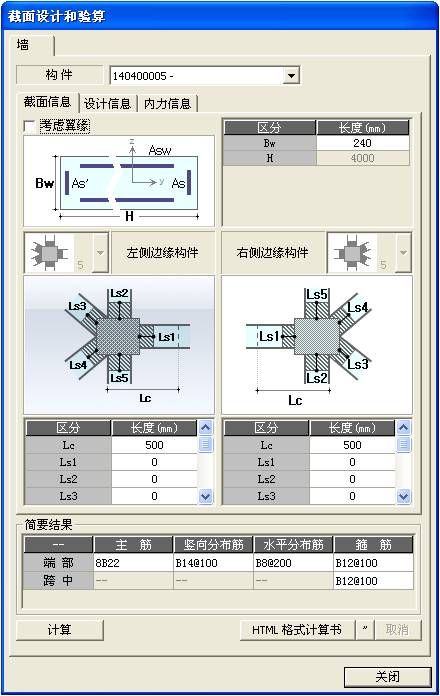

图9.1.5-1 UMD工具箱（截面信息） |
|
该对话框布置与一般梁基本相似，本节只对差异部分加以介绍，其它信息参见第9.1.2节。
（1）截面信息

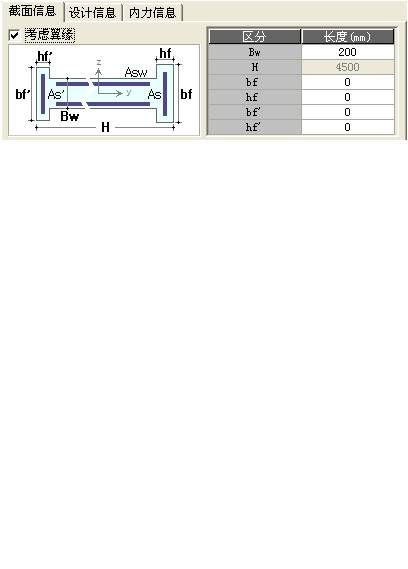

程序自动显示剪力墙尺寸、局部坐标轴、边缘构件形式和尺寸；若采用考虑翼缘的方式设计多肢剪力墙，勾选"考虑翼缘"前面的复选框，剪力墙各个尺寸标注如图9.1.5-1右侧所示。
（2）设计信息
|
|
|
|

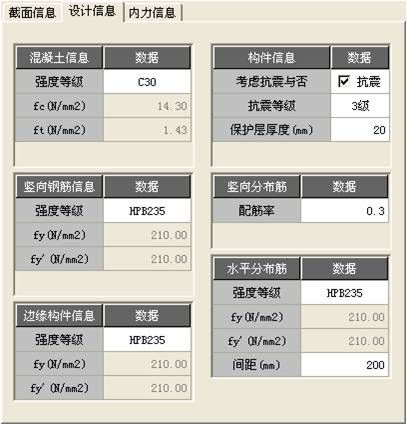

图9.1.5-2
设计信息 |
程序自动显示混凝土信息、钢筋信息及部分设计参数，用户可对设计信息进行修改。
（3）内力信息
|
|
|
|
|
|

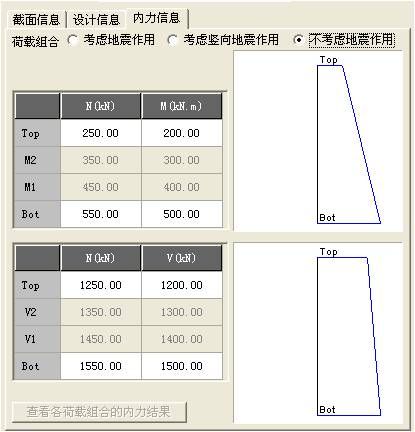

图9.1.5-3
内力信息 |
|
程序自动显示内力信息，用户可对内力信息进行修改。
- 轴力和弯矩：分别显示"荷载组合"中所选工况类型的上下端轴力弯矩设计值；
- 轴力和剪力：分别显示"荷载组合"中所选工况类型的上下端轴力剪力设计值；
（4）简要结果
|
|
|
|
图9.1.5-5
简要结果 |
根据截面、设计、内力信息计算得到剪力墙跨中和端部的边缘构件纵筋As、边缘构件箍筋Asv、剪力墙竖向分布筋面积Asvw和水平分布筋Ashw。
|
|
|
 |
|
