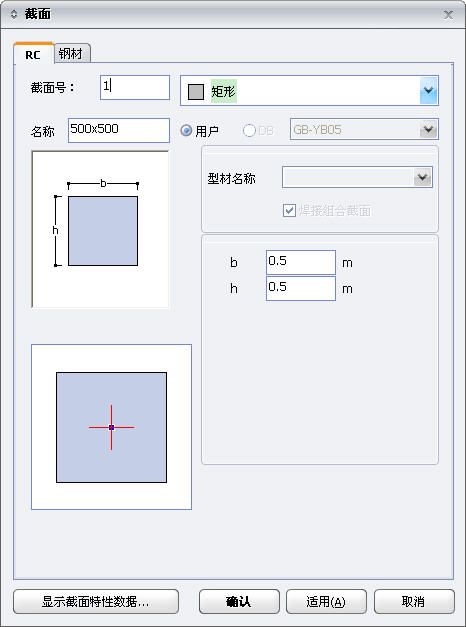

用户可通过此对话框定义混凝土截面号、名称、截面尺寸等信息，并查看其截面特性数据；

（1）截面号：定义截面编号，用户可以交互，程序默认编号为：1，2，3......；
（2）截面形状：点击下拉菜单选择截面形状；程序提供长方形、圆形、工字形、T形、L形等8种混凝土截面；
（3）名称：定义截面的名称，用户可以交互，程序默认为截面尺寸名称；
（4）输入截面数据：用户交互截面尺寸b，h，......；参照对话框中的图形输入；

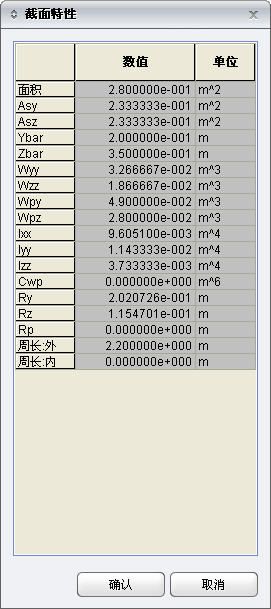

（5）显示截面特性数据：点击该按钮 弹出截面特性对话框；

面积：横截面面积。
Asy：单元局部坐标系y轴方向的有效抗剪面积；
Asz：单元局部坐标系z轴方向的有效抗剪面积；
Ybar：从截面左侧边缘到形心的Y向距离；
Zbar：从截面下部边缘到形心的Z向距离
Wyy：y轴抗剪截面系数
Wyz：z轴抗剪截面系数；
Wpy：y轴抗剪塑性系数；
Wpz：z轴抗剪塑性系数；
Ixx：对构件局部坐标x轴的截面惯性矩；
Iyy：对构件局部坐标y轴的截面惯性矩；
Izz：对构件局部坐标系y轴的截面惯性矩；
Cwp：扭转常数；

Ry：y轴回转半径；

Rz：z轴回转半径；

Rp：主轴回转半径（只对y轴和z轴不对称的L型截面计算）；

周长（外）：截面外边缘周长；

周长（内）：截面的内边缘周长（截面内部有孔洞时计算）。

（1）截面特性数据可由用户输入的尺寸计算得到，从数据库中选择的截面其特性数据从数据库中直接得到；
（2）截面特性数据中H型钢那样没有内部轮廓的截面，周长内值为0；

用户可通过此对话框定义钢材截面号、名称、截面尺寸等信息；



程序提供I形、L形、O形、双槽形、双L形等10种钢材截面；钢材截面可采用用户和DB两种方式输入截面数据；
（1）用户：用户自定义截面，参照对话框中的图形输入截面尺寸；
（2）DB：选择标准截面数据库，程序提供2个数据库；
（3）型材名称：从数据库中选择一个截面；
焊接组合截面：选择焊接组合截面，该数据用于钢构件的强度验算及材料表的汇总；
单个截面数据：定义双L形或双槽型截面时，选择用户自定义截面激活单个截面数据，然后选择数据库并在下拉列表中选择截面，或直接输入截面的主要尺寸。

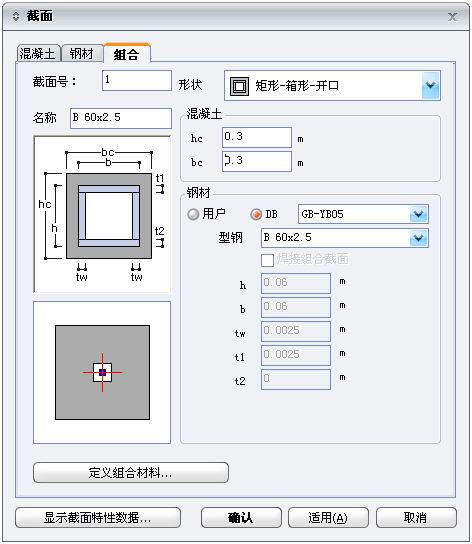

用户可通过此对话框定义组合截面号、名称、截面尺寸等信息；

程序提供矩形-箱形-开口、矩形-管形-开口等14种组合截面；定义组合截面时，用户需分别定义混凝土和钢材的截面数据。
（1）定义组合材料：点击按钮 弹出组合截面材料对话框，定义其材料特性。

            Es/Ec：钢材与混凝土弹性模量之比，由程序自动计算；
          Ds/Dc：钢材与混凝土重量(比重)之比，由程序自动计算；
（2）显示截面特性数据：点击该按钮 显示组合截面的刚度数据。在刚度和周长对话框中，程序将混凝土截面刚度换算为等效钢材截面刚度；周长不变，仍然按实际外部轮廓尺寸计算。
