11.5.2  筏板设计

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



1

单元格弯矩

功能说明
当筏基采用板元法进行内力分析时，可用本项查看筏板各单元格的弯矩值。

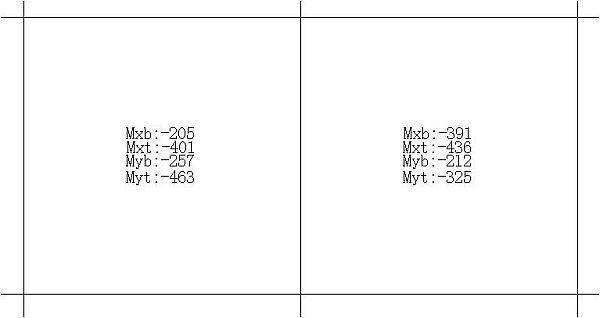

图11.5.2.1  筏板单元格弯矩



   其中：
Mxb——板单元下部绕构件坐标系y轴旋转的弯矩，下部受拉为正，受压为负，单位：kN.m/m；
Mxt——板单元上部绕构件坐标系y轴旋转的弯矩，上部受拉为负，受压为正，单位：kN.m/m；
Myb——板单元下部绕构件坐标系x轴旋转的弯矩，下部受拉为正，受压为负，单位：kN.m/m；
Myt——板单元上部绕构件坐标系x轴旋转的弯矩，上部受拉为负，受压为正，单位：kN.m/m。



2

单元格配筋

功能说明
当筏基采用板元法分析时，可按单元格输出配筋面积，本项可查看筏板各单元格的配筋值。

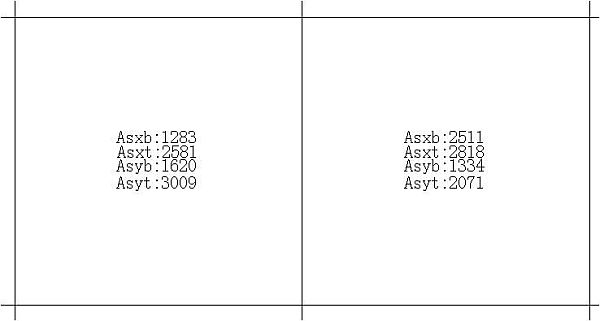

图11.5.2.2  筏板单元格配筋



    其中：
Asxb——沿构件坐标系x轴方向上的板单元下部配筋面积，单位：mm2/m；
Asxt——沿构件坐标系x轴方向上的板单元上部配筋面积，单位：mm2/m；
Asyb——沿构件坐标系y轴方向上的板单元下部配筋面积，单位：mm2/m；
Asyt——沿构件坐标系y轴方向上的板单元上部配筋面积，单位：mm2/m；



3

单元格反力

功能说明
筏基采用板元法分析时，输出单元格在荷载效应基本组合作用下的反力值。反力值向上为正，向下为负。反力的计算方法在”r;分析设计参数”中定义，有弹性地基法、K值法及平均反力法等。

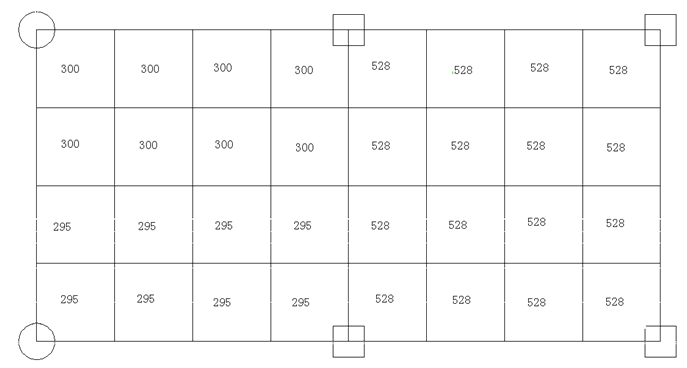

图11.5.2.3  单元格反力



4

单元格位移

功能说明

筏基采用板元法分析时，输出单元格在荷载效应基本组合作用下的位移值。位移值向下为正，向上为负。





图11.5.2.4  单元格位移



5

基底反力

功能说明
本项用于查看在荷载基本组合作用下筏基的基底反力。

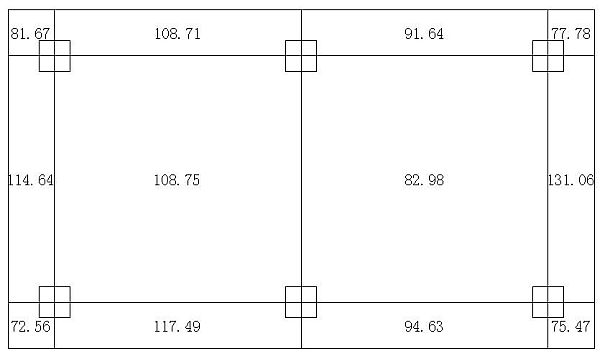

图11.5.2.5  基底反力



注意事項
筏基基底反力输出结果与筏基的分析方法有关，当筏基的边界条件设为弹性地基时，基底反力是按地基基床系数与沉降之积计算的；当边界条件设为倒楼盖法时，基底反力是按K值法或平均反力法计算的。



6

基底位移

功能说明
本项用于查看筏基有限元分析结果的位移值。

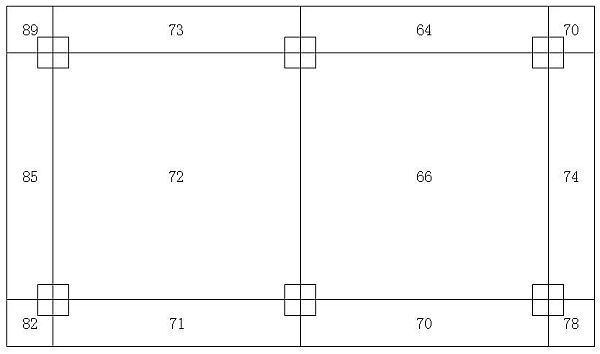

图11.5.2.6  基底位移



7

平板式筏基

功能说明
          1. 板带弯矩
(1)1. 平板式筏基采用板元法分析时，可通过此项查看板带的弯矩值。程序默认输出的结果为各荷载组合中最不利的结果，也可以查看其它荷载组合的结果。单位为：kN.m/m。



图11.5.2.7-1  板带弯矩

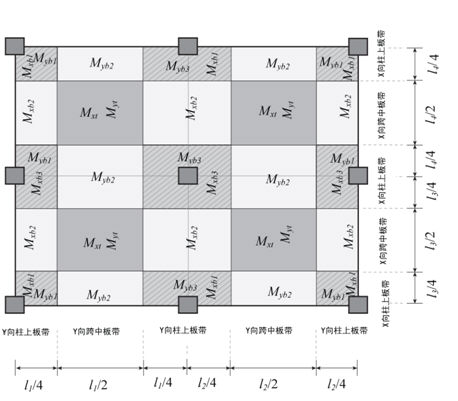

图11.5.2.7-2  板带弯矩示意图



    其中：
Mxb1/ Mxb2/ Mxb3——分别对应X向柱上板带/X向跨中板带/X向柱上板带，各板带支座截面处绕构件坐标系y轴旋转的弯矩，板下部受拉为正，上部受拉为负；
Myb1/ Myb2/ Myb3——分别对应Y向柱上板带/Y向跨中板带/Y向柱上板带，各板带支座截面处绕构件坐标系x轴旋转的弯矩，板下部受拉为正，上部受拉为负；
                        Mxt——X向跨中板带在跨中截面处绕构件坐标系y轴旋转的弯矩，板下部受拉为正，上部受拉为负；
                        Myt——Y向跨中板带在跨中截面处绕构件坐标系x轴旋转的弯矩，板下部受拉为正，上部受拉为负；



图11.5.2.7-3  板带划分示意



注意事項
平板式筏基采用板元法分析时，板带弯矩是按柱上板带和跨中板带弯矩分别输出的，输出的弯矩值是按板带范围内的各单元弯矩的平均值来整理的，即柱上板带弯矩就是左端、跨中、右端范围内的各单元弯矩的平均值，跨中板带弯矩就是跨中板带范围内各单元弯矩的平均值。板带划分示意见图11.5.2.7-3。



(2)平板式筏基采用板带法分析时，可通过此项查看柱上及跨中板带的弯矩值。程序默认输出的结果为各荷载组合中最不利的结果，也可以查看其它荷载组合的结果。

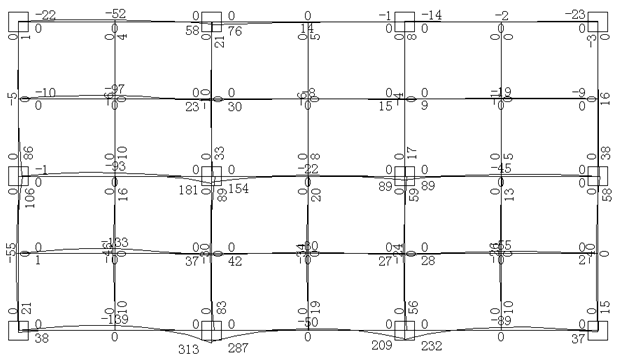

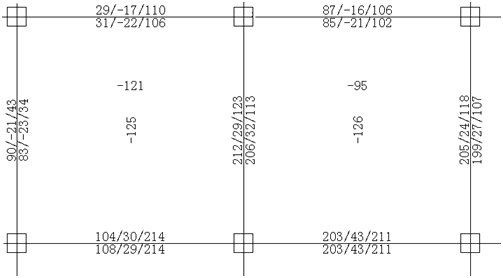

图11.5.2.7-4   板带弯矩



简图中分为柱上板带和跨中板带弯矩结果，板带每跨分别给出跨中和两端支座三个截面的弯矩值，单位为：kN.m/m；其中：板带下部受拉时，弯矩为正；板带上部受拉时，弯矩为负。



2. 板带配筋

(1) 平板式筏基采用板元法分析时，可通过此项查看板带的配筋面积。程序默认输出的结果为各荷载组合中最不利的结果，也可以查看其它荷载组合的结果。单位为：mm2/m。



图11.5.2.7-5  板元法配筋面积



图11.5.2.7-6  板带配筋示意图



     其中：

Asxb1/Asxb2/Asxb3——分别对应X向柱上板带/X向跨中板带/X向柱上板带，各板带支座截面处配筋面积，配筋数值带”r;b”的表示板下部配筋面积，配筋数值带”r;t”的表示板上部配筋面积；
Asyb1/Asyb2/Asyb3——分别对应Y向柱上板带/Y向跨中板带/Y向柱上板带，各板带支座截面处配筋面积，配筋数值带”r;b”的表示板下部配筋面积，配筋数值带”r;t”的表示板上部配筋面积；
                          Asxt——X向跨中板带在跨中截面处配筋面积，配筋数值带”r;b”的表示板下部配筋面积，配筋数值带”r;t”的表示板上部配筋面积；
                          Asyt——Y向跨中板带在跨中截面处配筋面积，配筋数值带”r;b”的表示板下部配筋面积，配筋数值带”r;t”的表示 板上部配筋面积。



(2) 平板式筏基采用板带法分析时，可通过此项查看柱上及跨中板带的配筋面积。程序默认输出的结果为各荷载组合中最不利的结果，也可以查看其它荷载组合的结果。



     其中：

Asul、Asum、Asur——为板带上部左端、中部、右端的配筋面积，单位：mm2/m；
Asdl、Asdm、Asdr ——为板带下部左端、中部、右端的配筋面积，单位：mm2/m。



注意事項

（1）板带弯矩按《钢筋混凝土升板结构技术规程》GBJ130-90规定的分配系数，分配给跨中板带和柱上板带，以此来计算跨中板带和柱上板带的配筋面积；
（2）板带配筋超限时，输出"*" 表示，表示板截面尺寸或配筋超限。



8

 梁板式筏基

功能说明
1.   底板弯矩
当梁板筏基采用板元法或梁元法分析时，可以按构件输出弯矩值，每个房间的底板即为一个构件，这样能便于施工图设计。



图11.5.2.8-1  筏基底板弯矩



图11.5.2.8-2  筏基底板弯矩示意图



    其中：

Mxb1——底板下部绕构件坐标系y轴旋转的支座弯矩，底板下部受拉为正，上部受拉为负；
Myb1——底板下部绕构件坐标系x轴旋转的支座弯矩，底板下部受拉为正，上部受拉为负；

  Mxt——底板上部绕构件坐标系y轴旋转的跨中弯矩，底板下部受拉为正，上部受拉为负；
Myt——底板上部绕构件坐标系x轴旋转的跨中弯矩，底板下部受拉为正，上部受拉为负；

注意事項

         （1）梁板式筏基采用板元法分析时，底板支座弯矩为各单元弯矩的平均值；跨中弯矩为各单元的弯矩的最大值。

         （2）梁板式筏基采用梁元法分析时，底板弯矩按弹性（或塑性）查表法来计算的，异形底板默认按有限元方法来计算。



2. 底板配筋
本项可查看按底板弯矩进行配筋设计的结果，输出底板的支座及跨中处的配筋面积。程序默认输出的结果为各荷载组合中最不利的结果，也可以查看其它荷载组合的结果。



图11.5.2.8-3  筏基底板配筋



图11.5.2.8-4  筏基底板配筋示意



     其中：

Asxb——底板下部沿构件坐标系x轴方向的支座配筋面积，单位：mm2/m
Asyb——底板下部沿构件坐标系y轴方向的支座配筋面积，单位：mm2/m
Asxt——底板上部沿构件坐标系x轴方向的跨中配筋面积，单位：mm2/m
Asyt——底板上部沿构件坐标系y轴方向的跨中配筋面积，单位：mm2/m

注意事項

           底板配筋超限时，输出 " *" 字符表示，表示板截面尺寸或配筋超限。





3．肋梁弯矩
本项用于查看梁板式筏基肋梁的弯矩，程序默认输出的结果为各荷载组合最不利的结果，也可以查看其它荷载组合的结果。每跨梁分别给出跨中和两端支座三个截面的弯矩值，单位为：kN.m；其中：肋梁下部受拉时，弯矩为正；肋梁上部受拉时，弯矩为负。

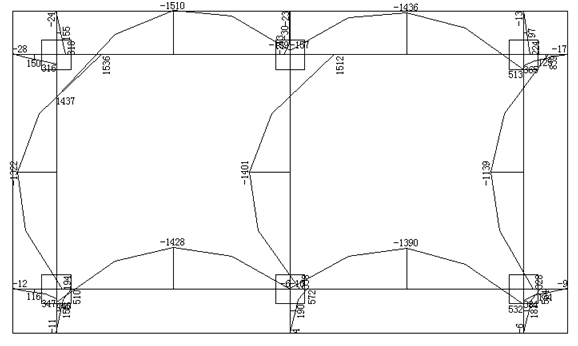

图11.5.2.8-5 筏板肋梁弯矩



注意事項

          无论是板元法还是梁元法分析时，肋梁内力输出结果均考虑了肋梁的翼缘宽度的影响。



4.肋梁剪力

本项用于查看筏板肋梁的剪力，程序默认输出的结果为各荷载组合最不利的结果，也可以查看其它荷载组合的结果。每跨梁输出跨中和两端支座三个截面的剪力值，使截面产生顺时针旋转的剪力为正，逆时针旋转的剪力为负，单位为：kN。

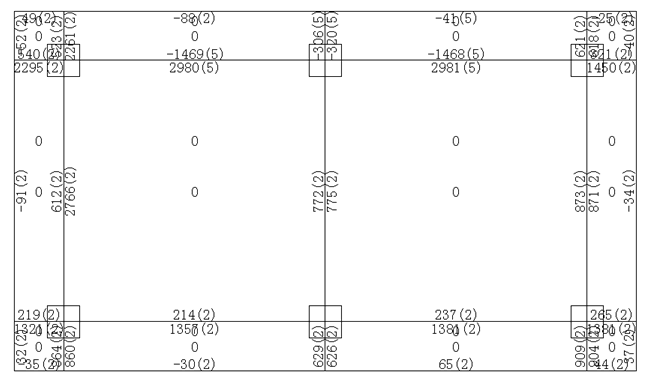

图11.5.2.8-6  筏板肋梁剪力



5. 肋梁配筋
本项用于查看筏板肋梁的配筋面积，程序默认输出的结果为各荷载组合中最不利的配筋结果，也可以查看其它荷载组合的配筋结果。

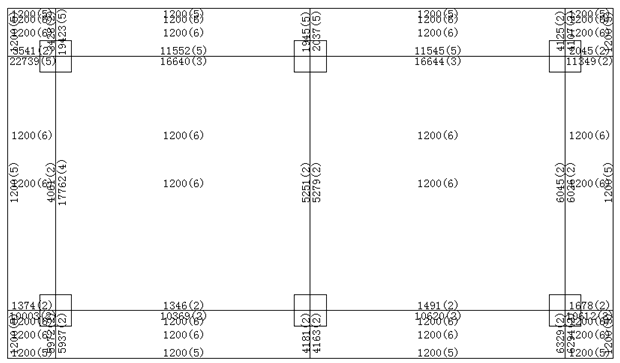

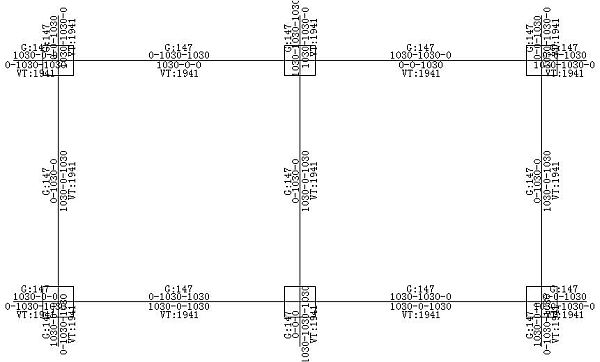

图11.5.2.8-7  筏板肋梁配筋

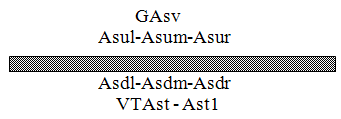

图11.5.2.8-8  筏板肋梁配筋示意图



  其中：

Asul-Asum-Asur——为梁上部左端、跨中、右端配筋面积（mm2）；
Asdl-Asdm-Asdr——为梁下部左端、跨中、右端配筋面积（mm2）；
                     Asv——为梁左端、右端抗剪箍筋面积和剪扭箍筋面积的较大值（mm2）；
                     Ast——为梁受扭纵筋面积（mm2）；
                    Ast1——为梁抗扭箍筋的单肢箍面积（mm2）；
                 G、VT——为箍筋及剪扭配筋标志。



注意事項
（1）当梁受扭时，配置的箍筋单肢面积不应小于Ast1。
（2）输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。
（3）输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。
（4）肋梁的配筋面积考虑了翼缘部分的影响。
（5）肋梁设计超限时，输出 "*" 字符表示，表示此梁截面尺寸或配筋超限。
