桩基承台梁基础支持柱下及剪力墙下承台梁基础，不支持砖混结构砖墙下承台梁基础。
|
|
1.
基桩承载力验算
|
|
（1）承台梁基础合力计算 |
|
先将承台梁上的柱、墙上部结构荷载及附加荷载转换为作用在承台梁重心上的等效合力荷载，然后取荷载效应的标准组合计算每根基桩的竖向力。承台梁基础合力计算方法完全同桩筏基础，这里不再详述。 |
|
（2）基桩承载力验算
基桩竖向承载力、水平承载力、抗拔承载力及地震作用效应下的承载力验算方法完全同桩筏基础，这里不再详述。 |
|
|
|
2、承台梁局部承压验算
当承台梁的混凝土强度等级小于柱（桩）的混凝土强度等级时，尚应验算柱下（桩上）承台梁顶面（底面）的局部受压承载力，计算方法完全同独立基础，参见第17.1.1节内容。 |
|
|
|
3、承台梁内力计算
承台梁采用梁元法分析，梁元法分析边界条件有弹性桩和桩基为连续铰支座两种。
（1）弹性桩法
弹性桩法即将桩视为承台梁的弹性支座，上部竖向构件的荷载为承台梁分析用荷载，采用梁元法分析承台梁内力，计算简图参见17.1.8-1；其中基桩的弹性刚度计算参见第9.2节内容介绍，这里不再详述。 |
|
|
|
|
|

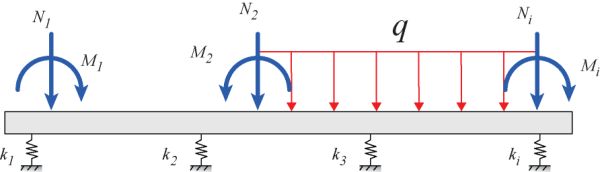

图17.1.8-1
弹性桩法计算简图 |
|
|
|
（2）桩基为连续铰支座法
桩基为连续铰支座即将承台梁下桩视为不动铰支座，上部竖向构件的荷载为承台梁分析用荷载，按连续梁模型（梁元法）计算承台梁内力，计算简图参见图17.18-2。 |
|
|
|
|
|

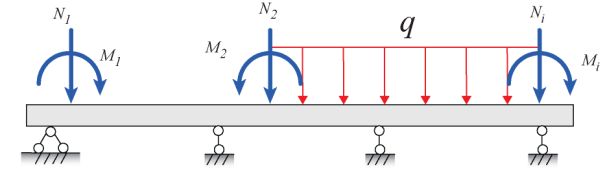

图17.1.8-2
连续梁法计算简图 |
|
|
