| 功能说明 |
|
（1）基础类型：定义独立基础的基础类型，独立基础可定义为阶形现浇和锥形现浇。
（2）阶数：定义独基沿高度方向的阶数，程序中限定基础的最多阶数为三阶。
（3）基础形状：选择独立基础的形状、定义每阶的平面尺寸及高度，基础形状可为矩形、圆形和异形。
当选择为
【异形】 时，将弹出自定义对话框，用户可以定义平面为任意形状的独立基础。
|
|
|
|
|
|

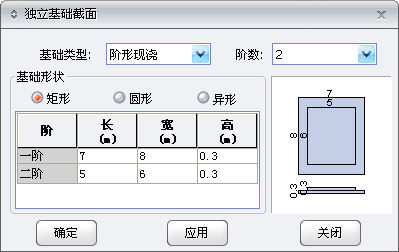

图7.1.1 矩形独立基础定义 |
| |
|

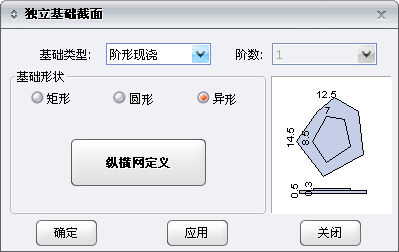

在独立基础截面定义窗口中选择异形，将弹出下图所示对话框。选择所要定义异形独基的类型，阶数将在异形独基定义窗口中进行定义。
已定义好的异型独基的形状，将在对话框右侧的视图窗口中将显示出来。
|
|
|
|
|
|
图7.1.1-1
异形独立基础定义 |
|
|
|
在异形独立基础定义对话框中点纵横网定义按钮，将弹出异形独基定义窗口：
|
|
|
|
|
|
图7.1.1-2
异形独立基础定义 |
|
|
|
① 左上角的几个按钮功能分别为：在操作窗口中直接绘制独基轮廓线、输入桩位（此功能当定义承台时可用）、撤销操作、重做、删除当前建立的独基；
② 网格尺寸：定义左侧操作窗口中点网格的距离，用户可以根据需要调整该尺寸；点网中黄色圆圈所表示的点为独基上的柱节点；
③ 基础尺寸：用户可以选择异形独基为一阶、二阶或三阶，定义独基的阶高；独基的形状和边长，用户可以使用 按钮在窗口中直接绘制外，
也可以在这里通过输入独基各角点坐标来完成，下面的增加、删除功能可以对点列表进行编辑；
结束上面的操作后，点击确定完成当前异型独基定义，点击取消放弃当前定义。
|
| |
 |
|
1 |
|
利用CAD文件导入的任意形状基础 |
|
2 |
|
通过菜单能够输入所有基础类型 |
|
