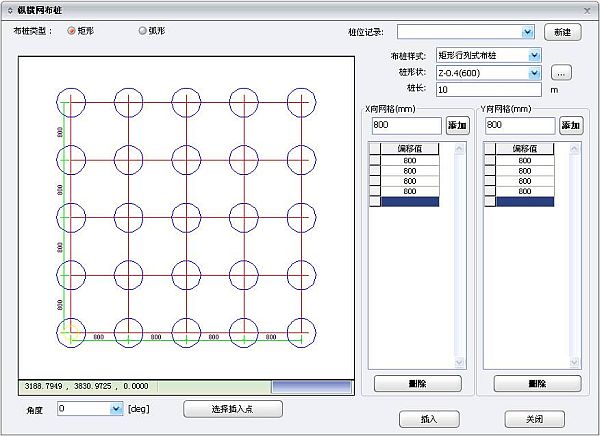

图7.5.5-1  群桩布置（矩形）

• 布桩类型：选择群桩为矩形或弧形。

• 桩位记录：记录当前定义的群桩，也可以打开先前记录的群桩。

• 布桩样式：选择桩排列方式，分为行列式和梅花式。

• 桩形状：选择要布置桩的类型。

• 桩长：定义布桩的桩长。

• X、Y向网格：输入布桩网格x、y向的尺寸，定好网格尺寸，点击添加按钮，则左侧窗口将生成群桩布置的示意图，示意图中蓝色圆圈表示桩位。在网格列表中任选一行，点击下面的删除按钮，将删除当前所选的x或y向网格。

• 角度：插入群桩时的旋转角度，逆时针旋转为正。

• 选择插入点：选择群桩插入到基础平面中的基准点，示意图中黄色圆圈即为插入点。

• 插入：点击插入按钮，在基础平面中选择插入点，群桩布置完成。

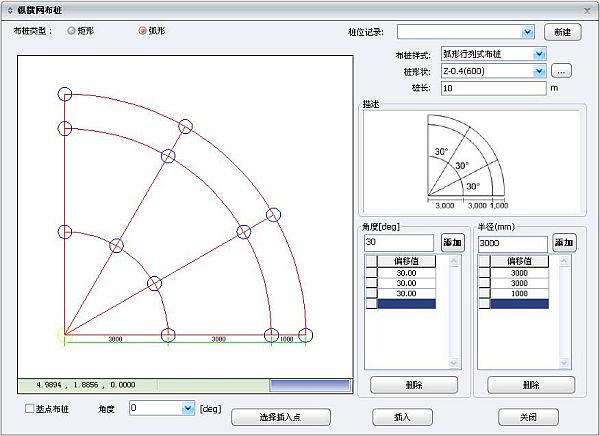

  下图为按弧形布置群桩的对话框，除网格线参数改为按角度、半径来控制和增加基点（圆心）是否布桩的选项外，其它均与按矩形布置方法相同。

图7.5.5-2  群桩布置（弧形）
