5.3.1  柱
[菜单路径]  边界 > 偏心 > 柱
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明

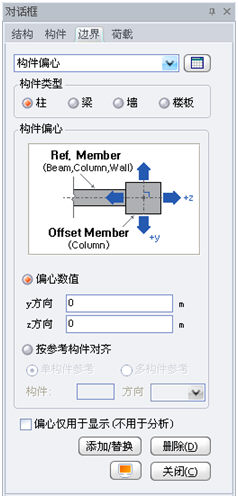

                         图5.3.1-1  柱偏心设置                                             图5.3.1-2  柱局部坐标系



（1）构件偏心（示意图）：示意图中显示的坐标系为构件局部坐标系，查看构件局部坐标系可通过“显示”对话框中的“显示构件局部坐标轴”查看，柱局部坐标系见图5.3.1-2示：
（2）偏心数值：定义柱构件的偏心数值，其中y、z方向是指构件局部坐标系方向，可通过“显示”查看；
（3）按参考构件对齐：构件偏心除了可以交互偏心距离数值外，还可以选择参考构件方法来设置，使之与参考构件的某一边对齐。参考构件可为梁、柱、墙构件，即可选择单个构件也可选择多个参考构件，具体操作介绍如下：

  • 单构件参考：选中需要设置偏心的柱，点击对话框中“构件”后的文本框，在视图中选择参考构件（柱、梁或墙），弹出对齐方向示意图，如图5.3.1-3，图5.3.1-4，点击图中的对齐方向完成偏心设置；或直接输入参考构件号，选择偏心方向后点击“添加/替换”按钮完成偏心设置。





   图5.3.1-3  参考柱构件                                    图5.3.1-4  参考梁、墙构件



  • 多构件参考：一般用于角柱的偏心设置，选中需要设置偏心的柱，点击对话框中“构件1”和“多构件”后的文本框，输入参考构件号并点击“添加/替换”按钮完成偏心设置；或在视图中点选参考构件（柱、梁或墙）完成偏心设置；参考示意图5.3.1-5。



图5.3.1-5  多构件参考



（4）偏心仅用于显示（不用于分析）：勾选时则构件的偏心设置只用于显示，不用于分析计算；不勾选时则构件的偏心设置即用于显示，也用于分析计算。这个参数主要真对非线性分析时，如静力弹塑性分析及动力弹塑性分析，考虑构件偏心后，容易引起奇异或迭代不收敛导致分析结果异常，因此建议非线性分析时勾选此项。
