5.3.4  楼板

[菜单路径] 边界 > 偏心 >楼板

区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02

功能说明

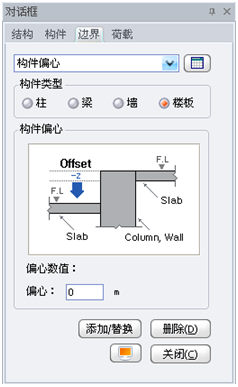

图 5.3.4  楼板偏心设置



本项菜单用于定义错层楼板,可以定义错层楼板的相对高差。 操作时,选中视图中标高预升(或降)的楼板,输入升降的偏心数值,点击“添加/替换”按钮即可。
  • 偏心数值:输入板顶标高相对于楼层标高的差值,即楼板的错层值,向上为正、向下为负。
