7.3.7  楼板端部条件
[菜单路径]  分析设计 > 调整系数 > 楼板端部条件
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

对楼板的端部约束条件进行修改。选择需要修改端部约束条件的楼板，在下面的图形窗口中选择需要修改约束条件的板边，将其替换成合适的边界类型。

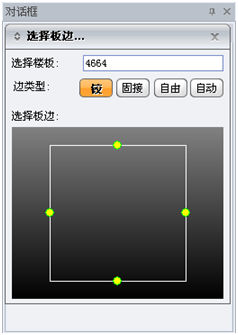

图 7.3.7  楼板端部条件



  • 铰：定义板边为铰支边，用单虚线表示；
  • 固结：定义板边为固结边，用单实线表示；
  • 自由：定义板边为自由边；
  • 自动：根据实际板边支座类型程序自动判断边界条件。
