（3）钢筋混凝土圆柱（RC-Column）
| |||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||
|
图中： As：为圆柱全截面配筋面积（cm2）； Asvj：为柱节点域抗剪箍筋面积（cm2）； GAsv：为柱加密区抗剪箍筋面积（cm2）； GAsvm：为柱非加密区抗剪箍筋面积（cm2）； Uc：为非地震作用效应荷载组合下柱的轴压比； Ucs：为地震作用效应荷载组合下柱的轴压比； G：为箍筋配筋标志。 | |||||||||||||||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||||||||||||||
| 注意事項 |
（1）圆柱是按等效矩形截面来计算箍筋面积的；

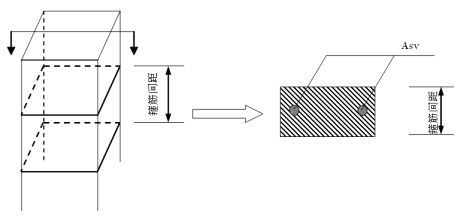

（2）柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数；
（3）Asvj取计算的Asvjz与Asvjy的大值；Asv取计算的Asvz和Asvy的大值；Asvm取Asvzm与Asvym的大值；

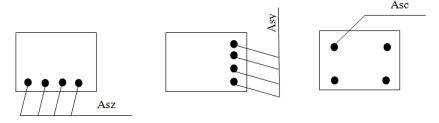

（4）输出的柱子纵筋面积满足规范规定的最小配筋率要求。
功能说明
图中：
Asw：为墙柱端部边缘构件Lc范围内配筋面积（cm2）；
Aswh：为墙柱水平分布筋间距范围内水平分布筋面积（cm2）；
Aswv1：为地下室外墙或人防临空墙，每延米单侧竖向分布筋面积（cm2/m）。
功能说明

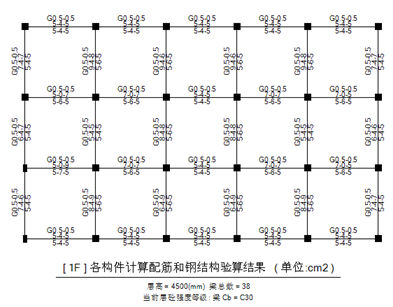

（5）墙 梁（RC Wall-Beam）
墙梁的配筋及输出格式与框架梁一致。需要特别说明的是：墙梁除混凝土强度等级与剪力墙一致外，其它参数：主筋强度、箍筋强度、墙梁的箍筋间距等均与框架梁一致。
注意事項
当墙梁的跨高比ln/h≥5时，墙梁按框架梁来设计；墙梁的跨高比ln/h<5时，墙梁按连梁来设计；墙梁的抗震等级同剪力墙。
功能说明
图中：
As：异形柱全截面总配筋面积（cm2）；
Asv：异形柱加密区斜截面抗剪箍筋面积（cm2）；
Asv0：异形柱非加密区斜截面抗剪箍筋面积（cm2）；
Uc：为非地震作用效应荷载组合下柱的轴压比；
Ucs：为地震作用效应荷载组合下柱的轴压比。
异形柱按双偏压计算配筋，斜截面受剪配筋按双剪计算，分别求出两个相互垂直方向的箍筋面积，最后输出二者的较大值。
功能说明
图中：
Asx、Asy：支撑xy边单边配筋面积（含两根角筋）（cm2）；
GAsv：支撑箍筋面积（取Asvx与Asvy两者的大值）（cm2）；
G：箍筋配筋标志。
支撑按偏心受压（拉）或轴心受拉（压）混凝土构件计算配筋，支撑配筋形式及构造同柱配筋。
功能说明
图中：
R1：表示钢梁正应力强度与钢材的抗拉、抗压强度设计值的比值F1/f；
R2：表示钢梁整体稳定应力强度与钢材的抗拉、抗压强度设计值的比值F2/f；
R3：表示钢梁剪应力强度与钢材的抗剪强度设计值的比值F3/fv；
Steel：表示此构件是钢梁。
F1、F2、F3的具体含义参见第8.7节文本结果内容。
功能说明
图中：
R1：表示钢柱正应力强度与钢材的抗拉、抗压强度设计值的比值F1/f；
R2：表示钢柱y向整体稳定应力强度与钢材的抗拉、抗压强度设计值的比值F2/f；
R3：表示钢柱z向整体稳定应力强度与钢材的抗拉、抗压强度设计值的比值F3/f；
Uc：为非地震作用效应荷载组合下柱的轴压比；
Ucs：为地震作用效应荷载组合下柱的轴压比。
F1、F2、F3的具体含义参见第8.7节文本结果内容。
功能说明
图中：
R1：表示圆钢管混凝土柱的轴力设计值与其承载力的比值N/Nu，当R1<1.0时代表满足规范要求；
Uc：为非地震作用效应荷载组合下柱的轴压比；
Ucs：为地震作用效应荷载组合下柱的轴压比。
图中：
R1：表示钢支撑正应力强度与钢材的抗拉、抗压强度设计值的比值F1/f；
R2：表示钢支撑X向整体稳定应力强度与钢材的抗拉、抗压强度设计值的比值F2/f；
R3：表示钢支撑Y向整体稳定应力强度与钢材的抗拉、抗压强度设计值的比值F3/f；
|
8.6.4.2 |
墙边缘构件设计配筋 |
图8.6.4.2 墙边缘构件设计配筋
可以输出墙边缘构件的主筋面积、箍筋配箍率及边缘构件的配筋范围尺寸等。
其中：
No.：边缘构件编号；
Psv：边缘构件体积配箍率；
As：边缘构件主筋配筋面积（mm2）；
Lc：边缘构件的长度（mm）；
Ls：边缘构件主肢的配筋核心区长度（mm）；
Lt：边缘构件副肢的配筋核心区长度（mm）；
（1）边缘构件的主肢就是与Bw*Hw对应的一肢，垂直于主肢的为副肢。配筋核心区为主筋和箍筋的配筋范围，即配箍特征值为λv的区域。
（2）边缘构件分为约束边缘构件和构造边缘构件，约束边缘构件为一、二级抗震时结构底部加强区及其上一层的剪力墙端部均设置约束边缘构件，其余情况设置构造边缘构件。对于构造边缘构件Ls、Lt将不再输出，只输出边缘构件的长度Lc，Lc也即为配筋核心区长度。
（3）输出的As及Psv均满足规范规定的最小配筋率要求；边缘构件范围及配筋核心区范围均满足规范规定的要求。
（4）抗震规范第6.4.6条、高规第7.2.15条及混规第11.7.14条都明确规定了剪力墙端部应设置边缘构件的要求，但规范中只给出了常见的4种边缘构件形式，而实际工程中还会有另外一些形式的边缘构件，目前程序一共支持6种形式的边缘构件，这6种边缘构件形式如下：
（5）当剪力墙的设计方法按考虑翼缘来设计时，输出的主筋面积计算原则如下：
第一种（一字型）：直接取用端部计算主筋；
第二种（L型）：取为两个端部计算主筋的较大值；
第三种（T型）：取为腹板剪力墙端部计算主筋；
第四种（端柱）：取为端部计算主筋与框架柱计算主筋的较大值；
第五种（L端柱）：取为两个方向端部计算主筋的较大值；
第六种（T端柱）：取为腹板剪力墙端部计算主筋。
当剪力墙的设计方法按直线段墙来设计时，输出的主筋面积计算原则如下：
第一种（一字型）：直接取用直线段墙肢的端部计算主筋；
第二种（L型）：取为两个直线段墙肢的端部计算主筋之和；
第三种（T型）：取为腹板直线段墙肢的墙端部计算主筋；
第四种（端柱）：取为剪力墙端部计算主筋与框架柱计算主筋二者之和；
第五种（L端柱）：取为两个直线段端部计算主筋与框架柱计算主筋三者之和；
第六种（T端柱）：取为腹板剪力墙端部计算主筋与框架柱计算主筋二者之和。
（6）图中标注的边缘构件尺寸对于约束和构造边缘构件都适用，区别在于：对于构造边缘构件，某些阴影尺寸参数的值可能取零。
|
8.6.4.3 |
梁设计配筋包络图 |
图8.6.4.3 梁设计配筋包络图
功能说明
这项菜单可以以图形方式查看梁各截面的配筋结果，图面上梁上部负弯矩对应的配筋面积以负数表示，正弯矩对应的配筋面积以正数来表示。
|
