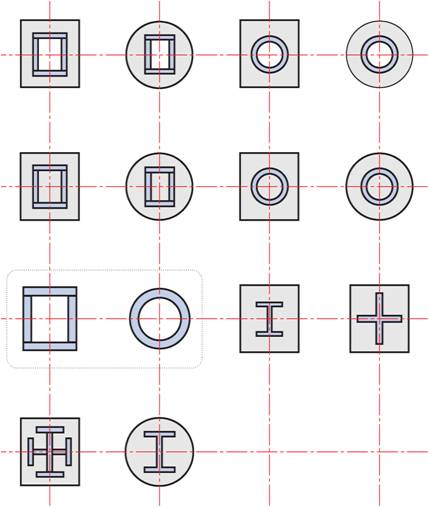

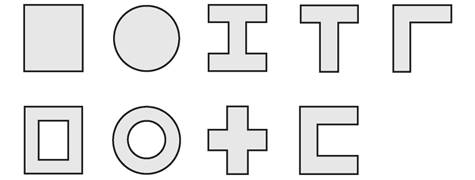

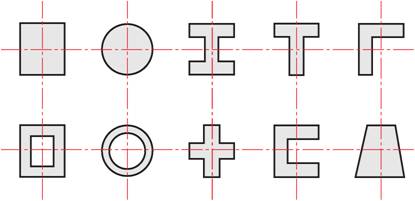

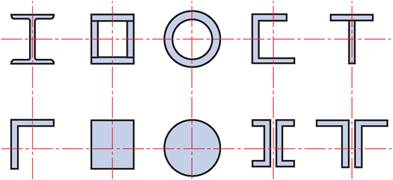

图3.1.2-5  钢混规则截面

(a)                                                                                                 (b)

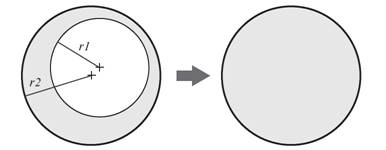

图3.1.2-6  管状截面

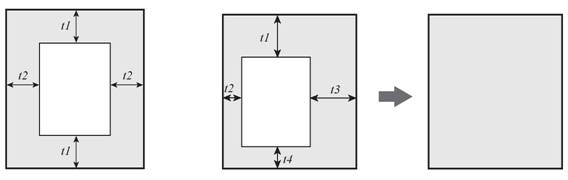

   图3.1.2-7  箱形截面

图3.1.2-8  有圆角或倒角截面

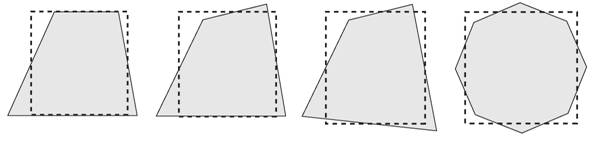

图3.1.2-9  非规则截面

③ 开口形截面

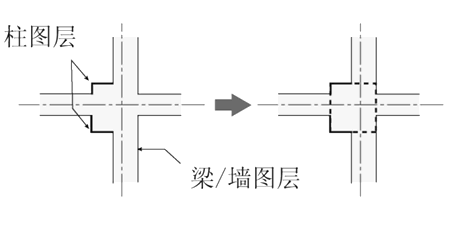

如下图(A)所示，因为相邻构件的影响，人们在绘制竖向构件时竖向构件的线段可能是不闭合的。程序会考虑这种情况生成如下图(B)所示的截面。

为了可以实现这样的识别，柱的两个角位置的线段需要在相同的图层中，如果不在相同的图层，可使用建模师中转换图层的功能将其转换为相同的图层。

(A)                                                                           (B)

图3.1.2-10  开口形截面的处理

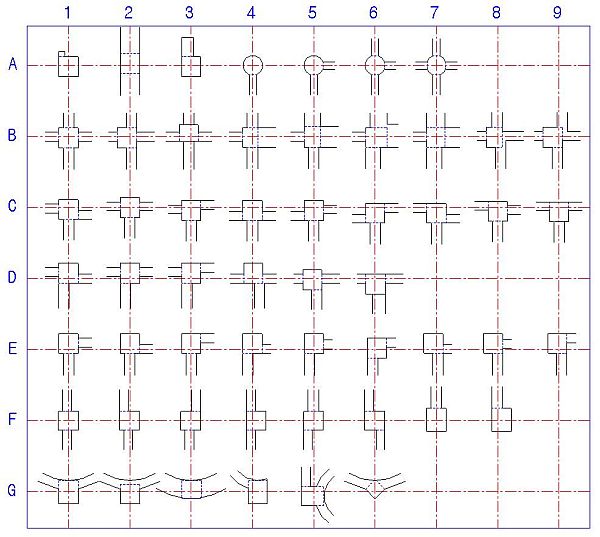

图3.1.2-11  可识别的开口截面

图3.1.2-12  墙体凹凸截面

图3.1.2-13  墙体厚度不同

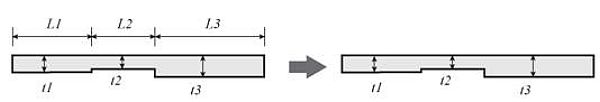

图3.1.2-14  墙体厚度不同

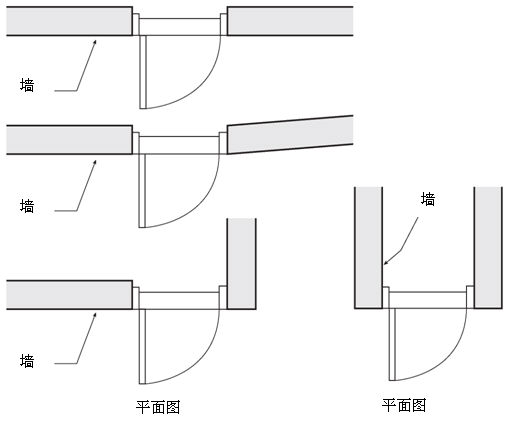

图3.1.2-15  墙洞口（有窗/门标志）

   ⑤ 墙肢之间没有窗/门标志时，洞口宽度(W)在限值范围（门窗洞口尺寸限值）时自动识别为洞口。

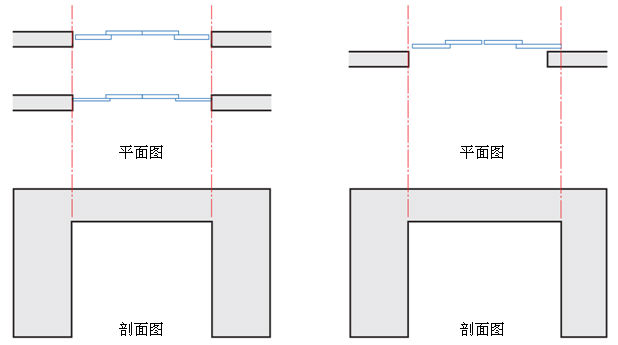

⑥ 洞口标志与墙肢不相连或不规则连接时，洞口两侧有墙肢时才会识别为洞口。洞口标志与墙体不相连或重叠时，洞口将识别到墙肢端部。

图3.1.2-17  洞口标志与墙肢不相连或不规则连接

(a) 识别为洞口                             (b) 无法识别洞口

       图3.1.2-18  墙肢与洞口位置

   图3.1.2-19  情况a

                         图3.1.2-20  情况b-1                                                                         图3.1.2-21  情况b-2

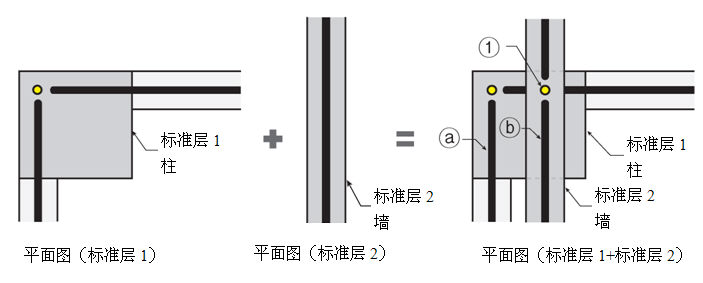

    因此，当轴线在墙厚外侧时，为了保证上下层竖向构件的连续性，最好考虑墙中心线距离轴线的距离(d)后将αw的值设置成大于0.5。即将节点生成在轴线上，这样将确保上下层竖向构件的定位相同。

               将按下面步骤识别梁构件。和墙相似也是通过识别两条平行线来识别梁构件。但是图纸上会有很多非规则的形状。具体的识别方法如下：

（1）梁线为单根线时

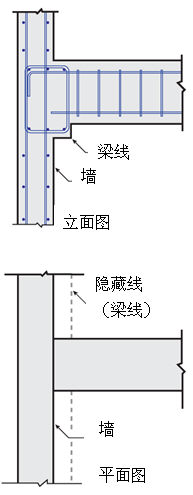

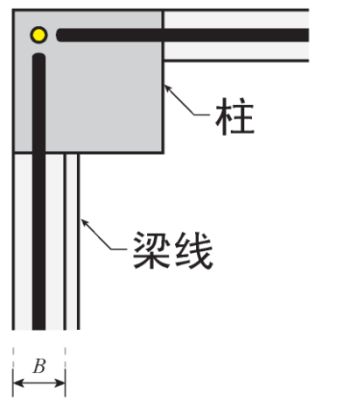

           如下图所示，墙上有梁时可能仅显示一侧梁线。此时会搜索相邻的墙线并在墙上生成梁。当没有相邻的墙线时，将不能识别为梁。

图3.1.2-22  识别梁构件（单根梁线）

图3.1.2-23  识别梁构件（三根梁线）

6.     搜索墙与墙之间的交点以及墙与梁之间的交点

        （1）首先计算墙与墙之间的交点

                    如果没有轴线，当墙厚发生变化时，将按下图方式生成节点，则构件的左右端点位置的偏心距离将不同。

图3.1.2-24  墙与墙间交点

图3.1.2-25  墙与墙间建立轴线

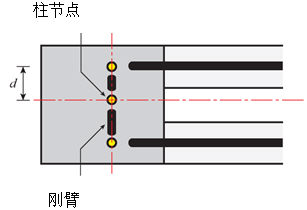

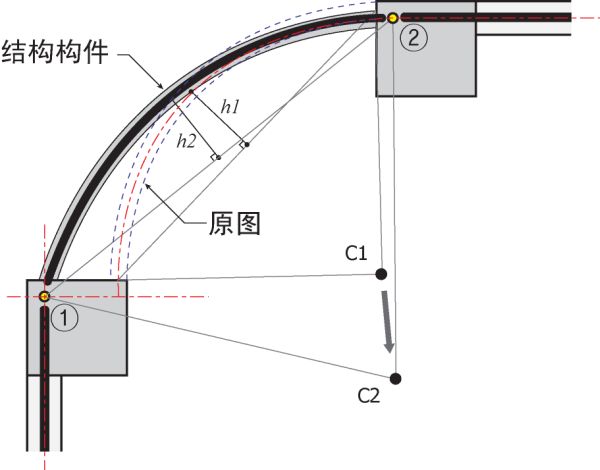

（1）考虑协调性和荷载的传递路径，程序限定刚臂的一端必须为柱节点。即梁/墙的节点可以用刚臂与柱节点相连，但是梁与梁、梁与墙、墙与墙之间不能用刚臂相连。

（2）调整生成标准层>尺寸控制参数中的αc值可以决定是生成一个节点还是生成两个节点后用刚臂相连。αc值越大节点合并的可能性越大，模型也会变得越简单。但有可能生成的结构与实际模型形状不符。设置的值越小，则构件的位置会越准确，但刚性连接会多一些。
