| 功能说明 |
|
为了提高构件的识别率，需要设置下面一些参数。
1.
构件尺寸限值
指定梁、柱、墙、砌体隔墙的尺寸限制。
（1）梁
①
指定最小和最大梁宽：在对话框中所设置的梁宽范围内的梁线才会被识别为梁。当有宽梁时应加大最大梁宽限制。
②
默认梁高：因为程序是通过平面图识别梁构件，所以无法确定梁高。程序会根据设定的默认梁高生成梁。当梁高与实际不符时，可以使用程序提供的编辑功能修改梁高或到分析设计程序中修改梁高。
（2）柱
与梁类似，只有在范围内的柱截面才会被识别为柱构件。 |
|
|
|
|
图3.1.3-1
尺寸控制参数 |
|
（3）剪力墙和隔墙
① 墙的最小/最大厚度：只有墙厚度在范围内的墙线才会被识别为墙构件。
② 最小长度：指定最小墙肢高度，只有大于或等于该墙肢高度时才会被识别为墙构件。
2.
门窗洞口尺寸限制
无门窗洞口标志时的洞口约定指定无门窗洞口标志的洞口的识别尺寸，在范围内的洞口将被识别为“限值范围内默认洞口类型”中指定的类型。 |
|
|
|

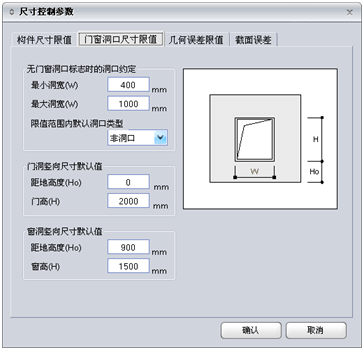

图3.1.3-2 门窗洞口尺寸限值 |
|
如图3.1.3-3所示，当没有洞口标志时，根据程序指定的类型（非洞口、门、窗）生成洞口。（参照"3.1.3-3
构件识别计算方法>4.墙的识别"中没有门窗洞口标志时的说明），即如下图所示，即使没有洞口标志，程序也会根据默认设置生成洞口。 |
|
|
|
|
|
|
|

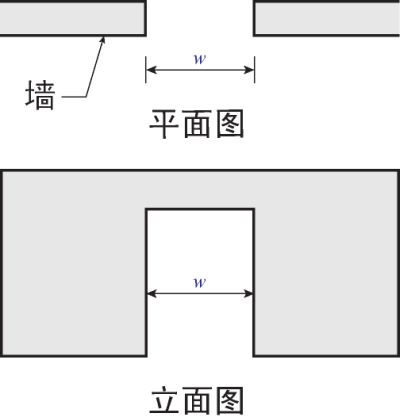

图3.1.3-3 无洞口标志生成洞口 |
|
3.
几何误差限值
（1）生成节点的最大偏心距离
柱：考虑与相邻构件的相互关系决定是否在柱内生成节点。（参考“3.1.2
构件识别计算方法中7.与柱相连的梁/墙的节点”的说明） |
|
|
|

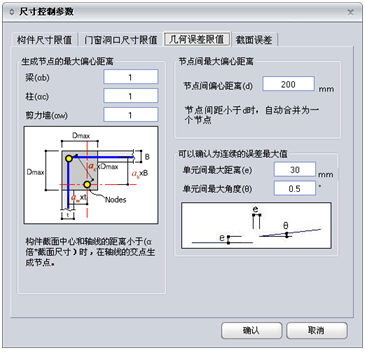

图3.1.3-4 几何误差限值 |
|
梁或墙的限值(αb、αw)的作用与柱类似。
（2）节点间最大偏心距离：生成的所有节点之间的距离小于该限值时，将合并为一个节点。该值越小建立的模型越与实际相符，但是生成的节点也越多，将影响分析速度和其它不可预知的问题。
（3）可以认为连续的误差最大值：当构件间的距离偏心(e)和角度偏心(θ)在限值范围内时，程序将识别为相同的图素。
所以即便是有重复的线或线不连续也可以识别为构件。 |
|
|
|
|
|
图3.1.3-5
距离偏心和角度偏心 |
|
4.
截面误差
确定识别构件的尺寸增量。
例如，柱截面误差限值为10mm，如果识别的柱尺寸为502x604或498x599时，最终确定的尺寸为500x600。 |
|
|
|
|
|

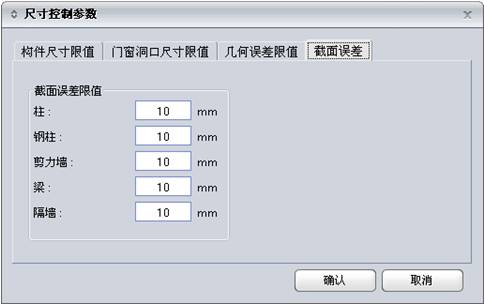

图3.1.3-6 截面误差 |
|
|
|
|
| |
 |
|
