功能说明 |
建模师使用3.1.2节的构件识别方法和3.1.3节的尺寸控制参数识别构件,识别完成后弹出“识别结果表格”,有不满足条件时发出错误/警告/信息,同时也提供对各种情况的解决方法。
下面是识别构件时,弹出的错误/警告/信息列表及解决方案。 |
|
信息号 |
问题等级 |
处理等级 |
备注 |
1 |
M0001 |
单纯信息 |
可以忽略 |
|
2 |
W0001(墙)/W0002(梁) |
错误 |
必须确认 |
|
3 |
W0003 |
警告 |
确认 |
|
4 |
W0004 |
错误 |
必须确认 |
|
5 |
W0005 |
警告 |
确认 |
|
6 |
W0006 |
警告 |
确认 |
|
7 |
W0007 |
警告 |
确认 |
|
8 |
W0008 |
警告 |
确认 |
|
9 |
E0001 |
错误 |
必须确认 |
|
|
(1)信息号:M0001
类型:信息
说明:柱内部存在2个以上的节点或刚性连接
原因:柱内部产生2个以上节点的原因参考“3.1.2
构件识别计算方法中7.与柱相连的梁/墙的节点”的说明。
|
|
(2)信息号:W0001(墙),W0002(梁)
类型:错误
说明:存在构件长度非常短的梁或混凝土墙。
原因: |

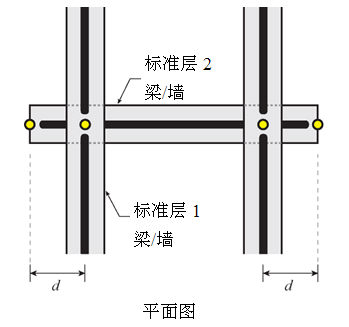

情况1:生成模型时,考虑上/下层平面的节点位置的连接状态,在构件间交叉点生成附加节点。这时因为附加生成的节点,将生成非常短的构件(d)(参见M0001示例2)。 |

|
图3.1.4-1 情况1 |
※
这个距离(d)不受极限值的影响, 且不影响分析。
情况2:如下面所示,当生成短的混凝土墙(d)时出现警告信息。 |
|

|
图3.1.4-2 情况2 |
注意事项 |
在结构分析模型中,为了把短的混凝土墙(d)排除,在"尺寸控制参数"的"构件尺寸限制"中将墙的长度设定为比要排除的混凝土墙长度(d)大即可。即只有比"剪力墙最小长度"长的混凝土墙才会被识别。为了把所有混凝土墙包含在结构分析模型中,应把"剪力墙最小长度"设定为非常小,但是这样会使结构模型非常复杂且容易出错。 |
|
(3)信息号:W0003
类型:警告
说明:存在两端节点的"偏心距离"不同的混凝土墙。
原因: |

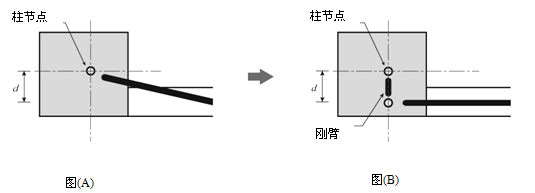

情况1:柱和混凝土墙连接时,需要将柱和墙连接起来。当仅混凝土墙的一侧连接有柱时,如下图(A)所示混凝土墙两端的偏心距离会不一样。
①
距离(d)<指定的极限值(αc×Dmax)时把混凝土墙的节点合并到柱节点(图(A))。
②
距离(d)≥指定的极限值(αc×Dmax)时的情况分别生成柱和混凝土墙的节点,两节点之间用刚臂连接(图(B))。 |

|
图3.1.4-3 情况1
解决方案:调整"生成标准层>尺寸控制参数"中的αc值可以决定是生成一个节点还是生成两个节点后用刚臂相连。αc值越大节点合并的可能性越大,模型也会变得越简单。但有可能生成的结构与实际模型形状不符。设置的值越小,则构件的位置会越准确,但刚性连接会多一些。 |

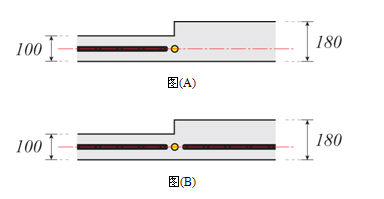

情况2:厚度不同的混凝土墙相互连接且有各自的轴线时,将生成如图(A)所示的混凝土墙。这时混凝土墙的偏心距离会有所不同。 |

|
图3.1.4-4
情况2
解决方案:为了生成如图(A)所示的墙体,需要删除其中一个轴线。

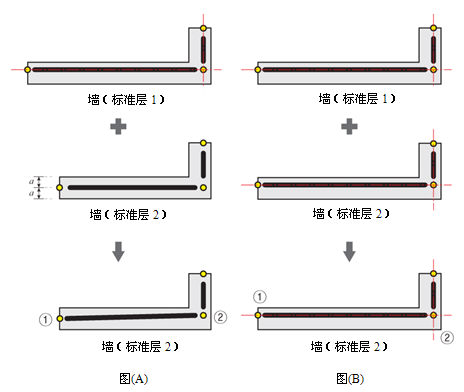

情况3:轴线在混凝土墙内部时,混凝土墙节点原则上在轴线上生成(参照图(A));
混凝土墙周边没有轴线时,在混凝土墙截面中心生成节点(参照图3.1.4-5
(A)标准层2)。
如下图图(A)所示,标准层1有轴线而标准层2没有轴线,为了将上部的标准层的节点与下面标准层匹配,需要将平面的右侧节点②移动到与下层标准层1右侧节点相同的位置,则标准层2的混凝土墙两侧的偏心(Offset)
距离会不同。
解决方案:只要如图图(B)所示在标准层(标准层2)上建立与标准层1相同的轴线,即可以准确建立模型。 |

|
图3.1.4-5 情况3
(4)信息号:W0004
类型:错误
说明:节点间距过短。

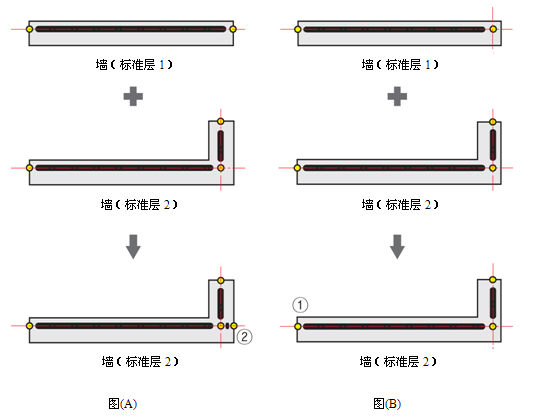

原因:如下图图(A)所示,标准层1是一字形墙,上部标准层2是带翼缘的墙,则将在标准层2上产生距离过短的墙体。 |

|
图3.1.4-6 节点间距过短
解决方案: 如上图图(B)所示,在标准层1上建立一个与标准层2上相同位置的竖向轴线,则不会产生距离过短的墙体了。 |
(5)信息号:W0005
类型:警告
说明:存在比"尺寸控制参数"中指定的"剪力墙最小长度"还短的墙体。
原因:在“构件定义”时被指定为墙体,但是其长度小于设定的"剪力墙最小长度",所以无法将其识别为墙体,程序提出警告。 |

|
图3.1.4-7 剪力墙最小长度说明
解决方案: 将"剪力墙最小长度"设置成小于图形中的(d),则将生成该段墙体(由用户决定是否将这段墙包含在结构模型中)。 |
|
(6) 信息号:W0006
类型:警告
说明:生成墙洞口时的注意事项
原因:两侧都有剪力墙时才会生成洞口,但是下列情况下有可能不会生成洞口。 |
情况1:洞口两侧没有剪力墙时,程序不会在隔墙上生成洞口。
情况2:只有洞口一侧有剪力墙,另一侧为为柱或隔墙时也不会生成洞口。
情况3:洞口两侧虽然有剪力墙,但是洞口标志距离剪力墙有一段距离,
此时将延伸洞口至剪力墙边,即程序自动设置洞口大小到剪力墙边。 |

|
图3.1.4-8 生成墙洞口(情况3)
|

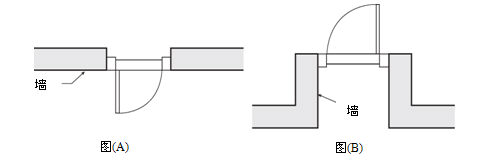

情况4:如下图所示洞口两侧为与洞口垂直的剪力墙时:
一般的洞口布置如图(A)所示,但当有如图(B)所示的洞口时,将不能识别洞口,要想生成洞口需要到结构大师(Structure
Master)中添加。 |

|
图3.1.4-9 生成墙洞口(情况4) |
情况5:洞口(门/门窗)标志重叠在一起时:
如上图所示,相邻的洞口标志重叠在一起时,将只能识别其中一个,也可能得到不需要的结果。这种情况下,需要修改重叠的标志才能得到正确的结果。 |

|
图3.1.4-10 生成墙洞口(情况5)
|
(7)信息号:W0007
类型:警告
说明:存在长度和厚度相同的混凝土墙。

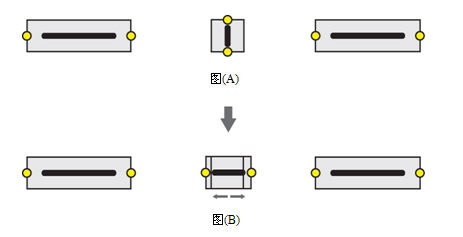

原因:一般情况下,混凝土墙的长度要大于厚度。但是当混凝土墙的长度与厚度相同时,会发生不能识别长度方向的情况。即在混凝土墙长度方向和垂直方向都可能生成节点(参照图(A))。 |

|
图3.1.4-11 生成墙警告
解决方案:
方法1:将墙体的长度稍微加长后重新识别(参照上图图(B));
方法2:如上图图(B)所示在结构大师中移动节点变成所需模型。 |
|
(8)信息号:W0008
类型:警告
说明:存在超过"混凝土墙厚度极限值"范围的混凝土墙。
原因:在"构件定义"中指定为混凝土墙,但是有的混凝土墙超出了厚度限制范围。 |
在程序中为了能准确识别截面形状,限制了截面的最小/最大值,即只识别在限制值内的截面。
在"生成标准层>尺寸控制参数>构件尺寸限值>剪力墙"中设置混凝土墙的最小/最大厚度及最小长度。 |

|
图3.1.4-12 生成墙警告
例如,设定最小厚度是50mm最大厚度是150mm时,就不能识别图图(A)中的180mm厚的混凝土墙。此时需要将最大厚度极限值设定为180mm以上。
为了识别所有混凝土墙,应该将混凝土的限制设置成"混凝土墙最小厚度(tmin)<混凝土墙厚度(t)<混凝土墙最大厚度(tmax)"。 |
(9)信息号:E0001
类型:错误
说明:在同一位置生成了两个或两个以上的构件。
原因: |

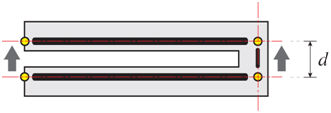

情况1:两个或两个以上的混凝土墙如下图连接时,合并节点的过程中可能会在同一位置重复生成构件。这种情况对结构分析结果有重大的影响必须确认。 |

|
图3.1.4-13 情况1
解决方案: 有可能是在定义构件时错选了混凝土墙。发生与这种情况相同的情况时,可以把"尺寸控制参数>几何误差限值>节点间最大偏心距离"设置小一些,即设置成小于距离(d)时,两个节点将不合并。 |

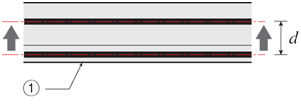

情况2:一般情况下,梁/混凝土墙由两根平行的线作成。但是当有三根平行的线时,有可能生成两个重复的构件。 |

|
图3.1.4-14 情况2
解决方案:
方法1:删除不需要的线①。
方法2:在定义构件时,把不需要的线①排除。 |
|
