| 功能说明 |
|
建模之前使用下面功能可以更有效地进行构件识别工作。
图面整理功能是为了在建模之前对不需要的图元进行处理。即把非结构图素（家具、装修、文字、各种标志等）在画面上隐藏，以便于选择结构构件。 |
|
|
|
|
|

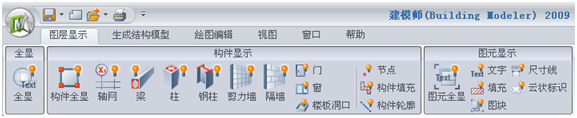

图3.3 图层显示菜单 |
|
|
|
① 全显功能
|
|
在画面上显示和隐藏所有图元的功能。
电灯在亮时所有图元在画面上表示。 |
|
|
再次点击图标电灯熄灭时，所有图元就在画面上消失。
(在图面整理功能选择的要素除外) |
|
|
|
|
② 构件显示功能
|
|
定义构件后显示和藏全部构件的功能。
电灯亮显时将显示所有构件(轴线/梁/柱/剪力墙/隔墙/门/窗/楼板洞口)。
再次点击则全部隐藏。 |
|
|
轴线的显示/隐藏功能。 |
|
|
梁构件的显示/隐藏功能。 |
|
|
柱构件的显示/隐藏功能。 |
|
|
钢柱和SRC柱构件的显示/隐藏功能。 |
|
|
剪力墙构件的显示/隐藏功能。 |
|
|
隔墙的显示/隐藏功能。 |
|
|
门洞的显示/隐藏功能。 |
|
|
窗洞的显示/隐藏功能。 |
|
|
楼板洞口的显示/隐藏功能。 |
|
|
节点的显示/隐藏功能。 |
|
|
构件填充的显示/隐藏功能。 |
|
|
构件轮廓的显示/隐藏功能。 |
③ 图元显示功能
|
|
|
文字、填充、图块、尺寸线及云状修改标志的显示/隐藏功能。
开始工作之前按此按键在画面上就隐藏不必要的图元，就能更有效地进行工作。 |
|
|
文字的显示/隐藏功能。 |
|
|
填充的显示/隐藏功能。 |
|
|
图块的显示/隐藏功能。 |
|
|
尺寸线的显示/隐藏功能。 |
|
|
云状标志的显示/隐藏功能。 |
|
|
|
|
|
| 注意事项 |
|
"图面整理"功能的全部图标均为开关模式，每次点击将在显示和隐藏间转换。 |
|
|
|
|
