图3.5.1-1  定义构件

（1）功能概要

读取建筑平面图或结构平面图。

（2）功能说明

① 图面比例

     实现变换图面的"长度单位"的功能。例如，将"m"单位绘制图面变换为"mm"单位，要把当前编辑的图面长度扩大1000倍，图面比例值设定为1000。

     ※ 在系统内部把图面的比例尺按实际1/1000缩小。（要想维持当前编辑的图面单位，使用默认值1.0）

② 打开建筑平面图

     平面图建在不同的DWG文件中时，可打开多个DWG文件，在不同的图中生成不同的标准层。

（3）操作方法

① 图面比例值使用默认值"1.0"，维持当前编辑的图面比例尺。

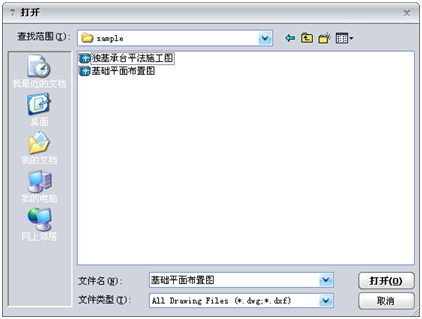

② 点击按钮弹出如下对话框。这时可以使用"Shift/Ctrl"键把多个文件一次选择。使用方法和AutoCAD相同。

③ 点击"打开"按钮就可读取图面。
