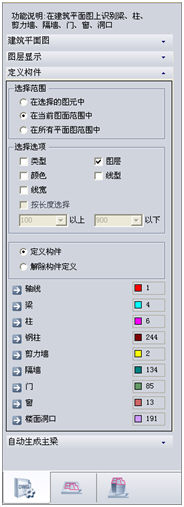

图3.5.4  定义构件

（1）功能概要

   该功能是为了把图素识别为构件，并将其设置到相关构件图层中。

（2）功能说明

① 选择范围

在选择的图元中：在当前图形表单的图面中，逐一点取所需图元的选项。当打开的建筑图或结构图中没有设置很详细的图层时可使用该方法。

选择方式与AutoCAD的选择方式相同：窗口(W)/最后(L)/交叉(C)/全部(ALL)/追加(A)/排除(R)/前次(P)

在当前图面范围中：选择某个图元时，当前图形表单中与选中的图元具有相同属性的所有图元都将被选择。一般用于一个DWG文件中包含多个平面图的情况。

在所有平面图范围中：选择某个图元时，所有图形表单中与选中的图元具有相同属性的所有图元都将被选择。用于多个DWG文件同时操作的情况。

②  选择选项：图元具有下列多种属性。当同时勾选"图层"和"颜色"时，则与选择的图元处于相同的图层且颜色相同的图元将同时被选择。

• 类型

• 图层

• 颜色

• 线型

• 线宽

• 线长度

勾选"按长度选择"选项时，仅选择长度在设定范围内的图元。选择像柱这样尺寸不是很大的图元时比较方便。

③ 定义/解除构件定义：将图元定义为构件，或者解除构件定义的功能。

④ 构件选择：当前支持的构件类型如下：

• 轴线

• 梁

• 柱

• 钢柱

• 剪力墙

• 隔墙

• 门

• 窗

• 楼面洞口

（3）操作实例

 ① 为了选择与在当前图形表单中选中的图元具有同一属性的所有图元，选择"在当前图面范围中"。如果被指定的层中没有图元时，选择"在选择的图元中"选项。

 ② 为了选择与选定的图元处于相同的图层的图元，勾选"图层"选项。

 ③ 点选"定义构件"后，点击"轴线"选择相关构件类型，在主画面框中选择图素，则与选定的图素具有相同属性（图层）的所有图素都将被自动选择。

 把"定义构件"的过程按轴线、梁、柱、剪力墙、隔墙、门、窗及楼层洞口顺序依次进行。
