| [菜单路径] 生成标准层 > 定义标准层 | |||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||
| |||||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
|
功能说明 |
|
|
|
图3.6.1-1 标准层定义 |
|

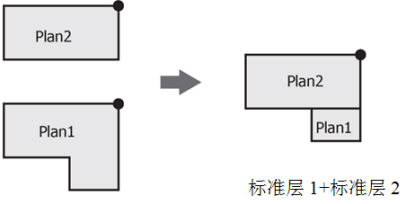

（1）功能概要 全楼层会有很多个标准层，该功能就是识别各标准层的构件并将其分配到所属标准层中。 如下所示具有不同的标准层图(Plan1和Plan2...)，分别识别各标准层的构件后将其分配到各自所属的标准层中(Plan1, Plan2...)。 |
|
|
|
|
|
图3.6.1-2 定义标准层 |
|
|
|
（2）功能说明 |
|
|
|
|
|
3.6.1-3 平面图上基准点的作用 |
③ 在已经定义的构件中选择要分配给该标准层的构件，点击"添加"键。
④ 表格中显示已经定义的标准层名称及基准点。在表格中选择相应标准层点击"编辑"或者"删除"可以修改和删除该标准层。
① 将标准层名称命名为P1。
②为了选择基准点点击
按键后,
在主画面中点击基准点按回车键(或者空格键)。
③点击
按键后，在主画面中选择构件按回车键(或者空格键)。
点击"添加"按键，在表格就会显示标准层名称及基准点。按反复操作①~③定义各标层。
②为了选择基准点点击
按键后,
在主画面中点击基准点按回车键(或者空格键)。③点击
按键后，在主画面中选择构件按回车键(或者空格键)。点击"添加"按键，在表格就会显示标准层名称及基准点。按反复操作①~③定义各标层。
(1) 基准点在输入框中可以直接用坐标值输入。但是直接输入坐标时, 实际坐标值和输入的值可能会有微小的差别。因此最好利用 按键输入坐标值。
(2) 基准点最好以各标准层中都有的构件为基准设定。例如以特殊的层才有的构件为基准点选择，那么其它层设定基准点时就比较困难了。
按键输入坐标值。(2) 基准点最好以各标准层中都有的构件为基准设定。例如以特殊的层才有的构件为基准点选择，那么其它层设定基准点时就比较困难了。
|
