3.6.2 生成标准层
[菜单路径] 生成结构模型 > 生成标准层 > 生成标准层
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02





功能说明

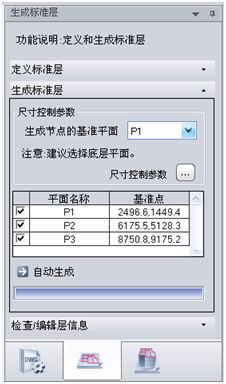

图3.6.2-1  生成标准层

(1)功能概要

根据在第一步骤及第二步骤中输入的信息自动识别平面上的结构构件和相关关系。识别构件前需设定各限制值。

(2)功能说明

① 生成节点的基准平面

     指定生成节点的基准平面。程序内部将优先生成基准平面的节点,然后把上下层的竖向构件节点与基准平面的节点对应,从而保证竖向构件的连续性。因此,最好将最下层的标准层作为生成节点的基准平面。

②"尺寸控制参数"是通过限制各构件大小识别那些需要识别的构件。

③ 在表格中显示在"定义标准层"中定义的标准层名称及基准点。只选择部分层进行识别时,可在这些标准层上勾选。即当对部分标准层修改后重新识别时只需勾选修改过的标准层,这样可以提高识别速度。

④ 点击此按键就可按在步骤1及步骤2中指定的值识别各标准层构件。



操作示例

(3)操作实例

① 把基准平面选择为最底层标准层,确认各尺寸控制参数。

     在设计图确认是否有宽梁或者厚度较大的剪力墙构件后,调整设定值。

     在表格中选择要识别的标准层后点击”r;自动生成”自动生成标准层。生成标准层后在画面下端可以看到如下识别结果表格。

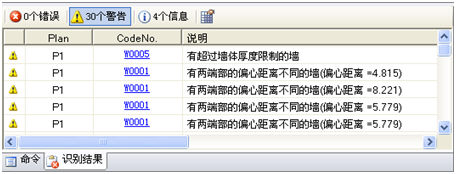

图3.6.2-2  识别结果表格

② 双击识别结果表格的各行就能自动跳转到有问题模型位置。另外点击Code No.将提示发生问题的原因及解决方法。

图3.6.2-3  识别结果向导



注意事項

点击 键可以控制识别结果。即关闭识别结果控制框控制列的选择按钮,在识别构件时将忽略这些问题。在"状态"列的错误等级中修改错误等级(错误/警告/信息)将忽略没有问题的项目。

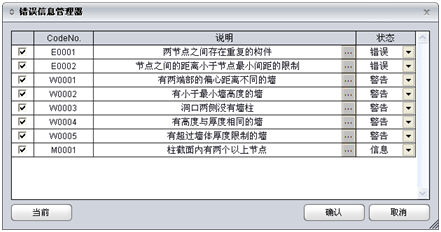

图3.6.2-4  错误信息管理器
