功能说明
（1）功能概要
检查各标准层的三维模型，确认和编辑结构构件的布置。即在三维视图中编辑构件的尺寸和偏心。
（2）功能说明
① 组合框中列有识别的全部标准层名称，在这里选择要编辑的标准层。
② 点击按键执行"生成各层三维视图"就在主画面弹出选中的标准层的三维视图。这时可以利用在主画面右侧上端的下列图标编辑构件的属性。

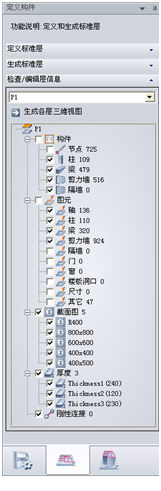

图3.6.3-1 检查/编辑层信息
图标
功能
构件窗选的功能
构件窗选解除的功能
节点号开关
构件号开关
构件选择功能
将选中的构件全部解除选择
删除选中的构件。是为了在结构分析时将不必要的构件删除的功能
③ 目录树中列有识别和生成构件、图元、截面、墙厚、刚性连接。关掉勾选项时将隐藏相关构件。在各项目上双击时将选择有关构件。
※ 双击要编辑的构件就可以编辑各构件（梁、钢筋混凝土柱、钢结构柱、剪力墙、门、窗口及板洞口）的属性（断面大小、偏心、Beta角）。（这个功能在平面显示状态也能执行）
图3.6.3-2 编辑梁信息 图3.6.3-3 编辑柱信息
图3.6.3-4 编辑墙信息
在剪力墙编辑框中可以编辑洞口信息。在此处楼面荷载的定义，只是补充和修改。
图3.6.3-5 编辑墙洞口信息
勾选混凝土墙的洞口编辑表格按钮，在表格中利用Type列, 可以编辑洞口。
可以定洞口类型（窗、门、无）。选择"无"时意味着无洞口。
洞口类型为窗或者门时，可以编辑洞口大小(D, H)及位置(dx, dy)。
