（1）功能概要
输入楼层信息并结合标准层信息建立三维结构模型。
楼层信息输入方法有两种：
① 从建筑立面图输入楼层信息的方法
识别在建筑图标注的楼层信息，计算全部楼层数和层高。
② 直接输入楼层信息的方法
用户直接输入楼层数和层高信息。

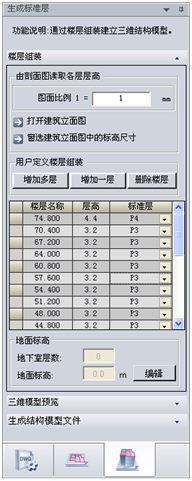

图3.7.1-1 楼层组装
（2）功能说明
① "打开建筑立面图"是从建筑立面图或剖面图读取楼层信息的功能。使用的方法和"打开建筑平面图"相同，即确认设计图比例值后打开建筑立面图或剖面图。
②"窗选建筑立面图中的标高尺寸"点击按键打开建筑立面或剖面图后，如下图所示选择表示高度信息的层高线和层名称。将自动读取层数和层高，同时也将读取楼层名称的层名称。如果没有名称时程序将自动赋予楼层名称为F1, F2, F3...。自动读取的层数、层高、楼层名称均可编辑。
图3.7.1-2 窗选建筑立面图中的标高尺寸
③ "用户定义楼层组装”是直接输入层数及各层的高度信息的功能。是为了一次输入多个层的功能。
选择要新追加的层是在目前层的上面还是下面追加。
一次输入多个层信息的功能。
楼层数: 要生成的全部层数；
顶层名称: 顶层名称使用的层编号（整数 0~1000）；
底层名称: 底层名称使用的层编号（整数 0~1000）；
层高: 输入层高(m)；
标准层: 选择楼层所属的标准层；
楼层名称前缀: 放在楼层名称前的字母或数字；
楼层名称后缀: 放在楼层名称后的字母或数字。
按升序方法生成层名称。

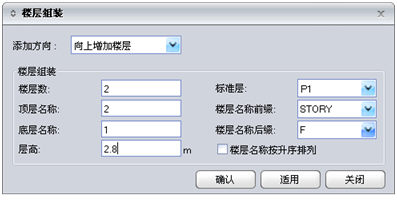

图3.7.1-3 楼层组装
可以连续生成层。 选择生成的层后点击这个按钮可删除该层。 ④ 楼层表格：是能够确认和编辑各层的名称、层高、所属标准层等信息的表格。不能编辑程序内定的地面"Base"层。 ⑤ 地面标高：是输入地面标高信息的功能。点击 按键就弹出和下面相同的地下室信息输入对话框。
图3.7.1-4 地下室信息
在"用户定义楼层组装"中选择层高线时使用交叉选项会更有效，即使用窗选时全部层高线要包含在窗口中，可能选择难一些。
鼠标滑动的方向也能决定选择方式。
图3.7.1-5 交叉选择和窗口选择
