（3）操作方法

① 点击按钮弹出如下对话框。默认保存位置是目前项目文件的保存位置，没有保存项目时默认为DWG文件路径。

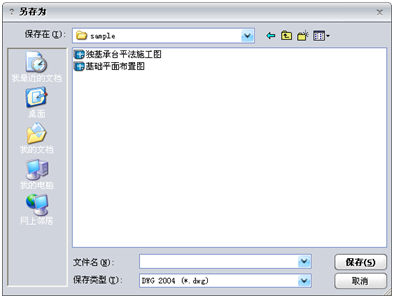

图3.7.3-2  保存形状信息文件

② 保存为MBT文件后自动调出设计程序并打开该文件的功能。

③ 点击砌体隔墙单位荷载按钮 就能确认或编辑与下面相同的组成砌体隔墙要素的单位荷载。

     隔墙的单位体积荷载（kN/m3）。

 • 隔墙抹灰的单位面积荷载（kN/m2）。

 • 隔墙折减高度。砌体隔墙上有板或梁，通过折减高度值计算更正确的砌体隔墙荷载。

图3.7.3-3  隔墙荷载信息

• 隔墙窗口单位面积荷载（kN/m2）。

• 隔墙门框的单位面积荷载（kN/m2）。

• 在结构大师（Structure Master）中砌体荷载根据下部构件会转换为梁荷载、墙荷载或线荷载，根据用户输入的荷载信息最终生成每延米的单位荷载（kN/m）。

• 输入的砌体隔墙信息如下时，最终计算的每延米荷载如下：

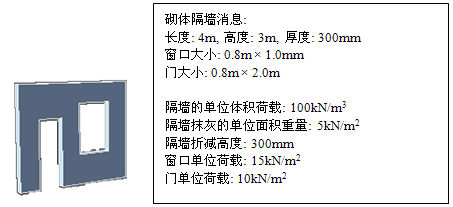

图3.7.3-4  隔墙荷载计算

混凝土墙净面积=混凝土墙面积–洞口面积=(4x2.7)-(0.8x1)-(0.8x2)=8.4(m2)

砌体隔墙荷载=混凝土墙净面积x砌体隔墙单位荷载=(8.4x0.3)×100=252kN  ......(1)

抹灰重量=混凝土墙净面积x抹灰单位面积重量=8.4x5=42kN  ......(2)

窗口荷载=0.8x1x15=12kN ......(3)

门荷载=0.8x2x10=16kN ......(4)

砌体隔墙全部荷载=(1)+(2)+(3)+(4)=322kN

∴ 砌体荷载=322kN/4m=80.5kN/m
