3.8.1 CAD命令"ExtendBreak"
[菜单路径] CAD 命令 > ExtendBreak (快捷键 eb)
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
桂满秀(MITC)
2009-3-1
 Click Click
手册内容 Ver.110 R2 / No.2009-02

张春喜(MITC)

2009-3-1
 Click Click

功能说明



图3.8.1-1  命令信息栏

（1）功能概要

在2D设计图中将图素1延伸到另一侧图素2位置上，然后在扩展到的位置分割图素2。

（2）功能说明

混凝土墙和砌体隔墙在同一图层上时，在执行定义构件前将混凝土墙和砌体隔墙的图素最好处于分离状态。假如没有分离，可以使用这个命令快速地分离。

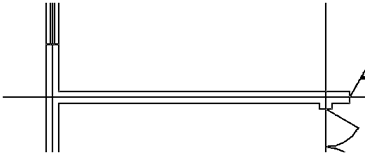

图3.8.1-2  扩展前

① 选择要延长的基准。

② 选中要延长的线。

即第二条线将延伸到第一条线，并在交叉点上分割第一条线。

图3.8.1-3  扩展后
