1.1.1  荷载条件
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



功能说明

定义初始荷载工况、加载模式和加载方向的设置。

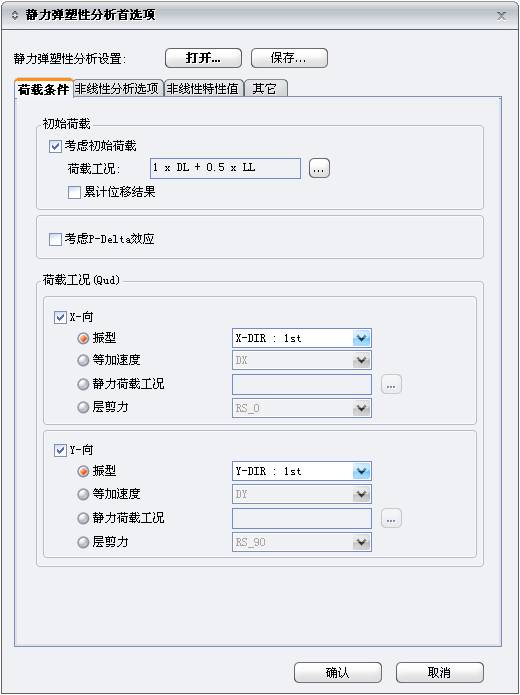

图1.1.1  静力弹塑性分析首选项(荷载条件)



（1）初始荷载
考虑初始荷载：选择是否考虑初始荷载，点击后边的【…】按钮，定义考虑时初始荷载中恒载和活载的组合系数，并输入步骤数和迭代控制参数，详细参数介绍参加第1.3.1节内容；
累计位移结果：将初始荷载的位移叠加到静力弹塑性分析的位移结果中。
（2）考虑P-Delta效应
考虑结构重力二阶效应的分析。

  • 程序只考虑梁、柱、支撑等构件的P-Delta效应。
  • 可以对各静力弹塑性分析工况单独指定是否考虑重力二阶效应。自动生成荷载工况后在静力弹塑性分析>静力弹塑性荷载>荷载工况中修改。

（3）荷载工况
选择加载模式和加载方向。程序默认选择振型加载模式，并以该方向第一振型作为荷载工况。
振型：按结构自振模态加载，首选项中提供前三个主振型的模态。
等加速度：将荷载按质量分布大小以惯性力的形式加载。
静力荷载工况：按用户定义的某个荷载工况的分布形式加载。
层地震剪力： 按地震工况下层剪力分布形式加载。



注意事項

（1）初始荷载：
① 该初始荷载工况适用于所有方向的静力弹塑性分析工况；
② 初始荷载工况也是一个独立的荷载工况，程序提供初始荷载工况的所有分析结果。
（2）荷载工况：
① 程序另外还提供按层剪力分布形式的加载模式，可根据反应谱分析中获得的各层的剪力分布模式进行加载，因此更能反映实际地震力的分布；
② 在静力弹塑性分析>静力弹塑性荷载>荷载工况中提供更多的振型选择，另外还提供多振型的线性组合方式加载。
