1.1.4  其它
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明
设置分析过程中是否即时显示能力曲线，分析结束后是否直接显示静力弹塑性分析结果，以及是否对初始荷载的结果进行数检。

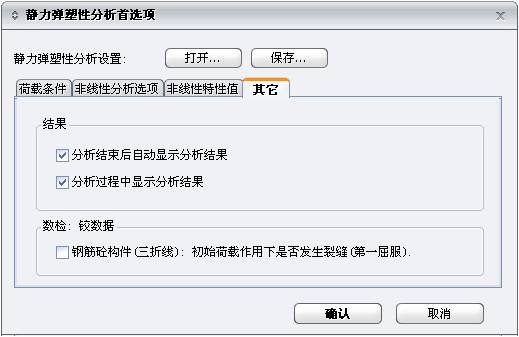

图1.1.4-1  静力弹塑性分析首选项(其它)



（1）结果
当勾选【分析过程中显示分析结果】时，分析过程中会弹出如下即时显示图形。用户可根据即时显示的状态决定是否继续进行分析。

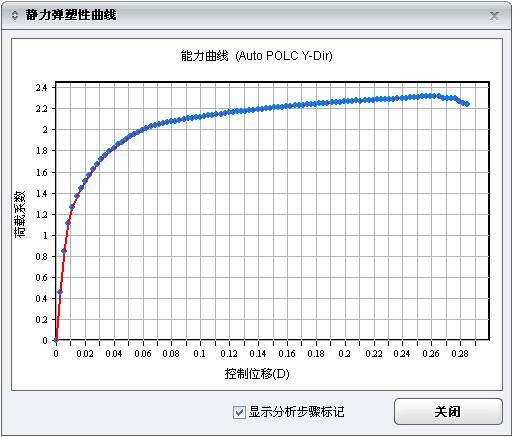

图1.1.4-2  分析过程中即时显示的能力曲线

（2）数检：铰数据

对于钢筋混凝土构件（骨架曲线为三折线型），勾选检查在初始荷载作用下构件发生屈服，可以避免Pushover分析时产生结果异常或不收敛。
