| [菜单路径] 静力弹塑性分析>静力弹塑性分析结果>结果图形>静力弹塑性图形 |
|
功能说明 |
可查看的内容如下：
（1）查看指定层各步骤的位移结果；
（2）查看指定节点各步骤的位移结果；
（3）查看指定框架构件(梁、柱、支撑)各步骤的内力结果；
（4）查看指定墙构件(墙梁、墙柱)各步骤的内力结果；
（5）查看指定框架构件(梁、柱、支撑)铰位置的各步骤变形和内力结果；
（6）查看指定墙构件(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维的应变和应力结果；
（7）查看指定框架构件(梁、柱、支撑)的骨架曲线；
（8）查看指定墙构件(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维的应力和应变滞回曲线。
下面介绍查看各种内容的操作方法：
（1）查看指定层各步骤的层位移结果
|
|
|
|
|
|

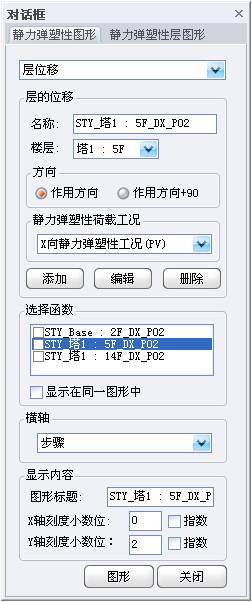

图1.5.2-1 查看指定层的层位移结果 |
|
|
① 层位移名称：在楼层中选择一个楼层会自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："STY_4F_DX_PO1"
|
|
• STY |
"Story"的缩写，表示层结果； |
|
• 4F |
楼层名称； |
|
• DX |
位移方向(DX、DY)； |
|
• PO1 |
表示是第一个Pushover荷载工况。
程序默认初始荷载工况、X方向Pushover荷载工况、
Y方向Pushover荷载工况分别为第一、二、三个荷载工况。 |
|
|
|
② 楼层：选择要查看的楼层；
③ 方向：选择结果输出方向，这里的作用方向为地震荷载输入框中的a值；
④ 静力弹塑性荷载工况：选择荷载工况；
⑤ 操作选项：有添加、编辑、删除等功能。点击【添加】可以根据上面的选项自动生成一个函数；在下面函数列表中选择一个函数，修改选项内容后点击【编辑】可修改函数内容；选择一个函数后，点击【删除】可删除该函数；
⑥ 选择函数；勾选要输出的函数；
⑦ 显示在同一图形中：选择多个函数后勾选此项可在一张图表中同时显示多个曲线；
⑧ 横轴：选择曲线横轴代表的意义，可选择步骤或上面定义的其它函数值(选择自身函数无意义)；
⑨ 显示内容：定义图表的标题（默认为函数名称）、X轴和Y轴的刻度数值显示方式(小数或指数形式)，并可指定小数点后位数；
⑩
：点击该图标即可生成所需图形。
（2）查看指定节点各步骤的位移结果
|
|
|
|
|
|

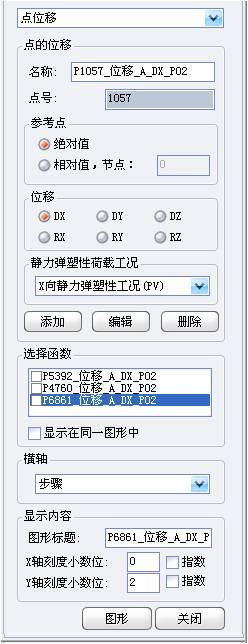

图1.5.2-2
查看指定节点的位移结果 |
|
|
① 节点位移名称：在模型中选择一个节点后会自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："P23_位移_A_DX_PO1"
|
|
• P |
节点英文名称(Point)的开头字母； |
|
• 23 |
节点号； |
|
• Dsp |
表示位移(Displacement)； |
|
• A |
会根据不同参考点选项显示"A"或"N"：
A : 在下面参考点中选择了绝对值，即相对于地面的值；
N : 在下面参考点中选择了相对值，即相对于某个点的值； |
|
• DX |
显示位移成分(位移方向)； |
|
• PO1 |
表示是第一个静力弹塑性分析荷载工况。
程序默认初始荷载工况、X方向静力弹塑性分析荷载工况、
Y方向静力弹塑性分析荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
②
节点号：直接输入或在模型上用鼠标点取；
③ 参考点：绝对值表示相对于地面的位移值；相对值表示相对于某个节点的位移值，需要输入参考点；
④ 位移：选择位移成分，有沿整体坐标系的六个位移成分。
其它参数的解释可参见本节中关于层位移结果对话框的解释。
（3）查看指定框架(梁、柱、支撑)各步骤的内力结果
|
|
|
|
|
|

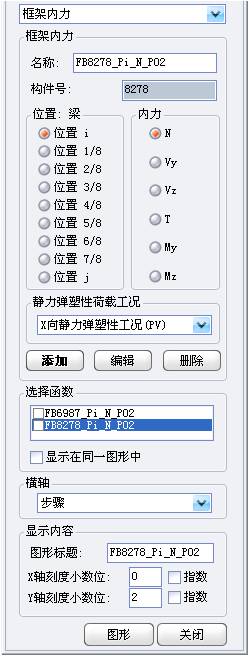

图1.5.2-3
查看指定框架的内力结果 |
|
|
① 框架内力名称：在模型中选择梁、柱、支撑后自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："FB45_Pi_My_PO1"
|
|
• F |
框架"Frame"； |
|
• B |
梁"Beam"，
符号C表示柱(Column)，BR表示支撑(Brace)； |
|
• 45 |
构件号； |
|
• Pi |
输出位置为梁i端， P
为Part的缩写，i表示具体位置(i端)。对于柱输出上、Mid1、Mid2、下。对于支撑输出i端、j端； |
|
• My |
选择输出的内力成分； |
|
• PO1 |
表示是第一个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
②
构件号：输入构件号或在模型上用鼠标点取构件；
③位置：选择内力输出位置，梁有九个点(i端、j端和内部7个等分点；柱一般输出上下端的结果，当在主菜单结构>模型控制中勾选"所有构件的内部节点自由度全部耦合"时追加输出内部两个点的结果；支撑输出两端节点位置的结果；
其它参数的解释可参见本节中关于层位移结果对话框的解释。
（4）查看墙(墙梁、墙柱)各步骤的内力结果
|
|
|
|
|
|

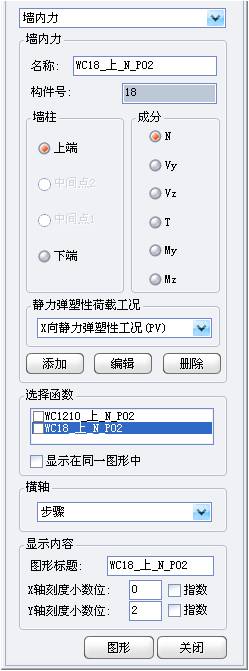

图1.5.2-4
查看指定墙构件的内力结果 |
|
|
① 墙内力名称：在模型中选择墙柱或墙梁后自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："WC593_上_N_PO1"
|
|
|
|
• WC |
表示墙柱"Wall
Column"，WB表示墙梁； |
|
• 593 |
表示墙柱或墙梁的号； |
|
• 上 |
用于墙柱，"上"表示墙柱上端，"下"表示墙柱下端； |
|
• Pi |
用于墙梁，P表示构件位置符号(Part)，i表示具体位置(i端，如果是P3表示内部3/8等分点)； |
|
• N |
选择输出的内力成分； |
|
• PO1 |
表示是第一个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
② 构件号：输入构件号或在模型上用鼠标点取构件；
③ 位置：选择内力输出位置，梁有九个点(i端、j端和内部7个等分点)；柱一般输出上下端的结果，当在结构>模型控制中勾选"所有构件的内部节点自由度全部耦合"时追加输出内部两个点的结果；支撑输出两端节点位置的结果；
④ 静力弹塑性荷载工况：选择荷载工况；
⑤ 操作选项：有添加、编辑、删除等功能。点击添加，可以根据上面的选项自动生成一个函数；在下面函数列表中选择一个函数，修改选项内容后点击编辑
可修改函数内容；选择一个函数后，点击删除，可删除该函数；
⑥ 选择函数 : 勾选要输出的函数；
⑦ 显示在同一图形中：选择多个函数后勾选此项可在一张图表中同时显示多个曲线；
⑧ 横轴：选择曲线横轴代表的意义，可选择步骤或上面定义的其它函数值(选择自身函数无意义)。
（5）查看指定框架(梁、柱、支撑)铰各步骤的内力和变形结果
|
|
|
|
|
|

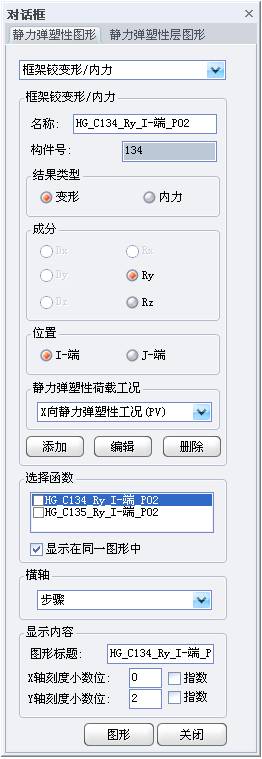

图1.5.2-5
查看指定框架的铰内力和变形结果 |
|
|
① 框架铰变形/内力名称：在模型中选择梁、柱、支撑后自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："HG_B134_Ry_I-端_PO1"
|
|
• HG |
表示铰"Hinge"的变形/内力函数名称； |
|
• B |
表示梁"Beam"
符号C表示柱(Column)，BR表示支撑(Brace)。 |
|
• 134 |
表示构件号。 |
|
• Ry |
表示变形，有六个变形成分。但是只有在铰类型定义中将该成分定义为非线性才会在后处理中激活该成分。 |
|
• My |
表示内力，有六个变形成分。但是只有在铰类型定义中将该成分定义为非线性才会在后处理中激活该成分。 |
|
• I-端 |
铰位置，选择M-Θ类型时可选择I端和J端。选择M-Θ类型时可选择积分点。 |
|
•
PO1 |
表示是第一个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
② 构件号：输入构件号或在模型上用鼠标点取构件；
其它参数的解释可参见本节中关于层位移结果对话框的解释。
|
|
|
| 注意事項 |
显示内容：当在铰类型定义中选择M-Θ类型时显示的I端和J端的内力与"框架内力"命令中的I端和J端的内力相同。
|
|
|
| 功能说明 |
（6）查看墙(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维各步骤的应力和应变结果
|
|
|
|
|
|

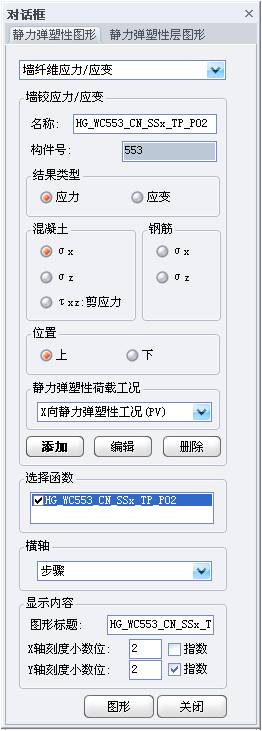

图1.5.2-6
查看指定墙铰的应力和应变结果 |
|
|
① 墙铰应力/应变函数名称：在模型中选择墙梁或墙柱后自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："HG_WC553_CN_SSx_TP_PO1"
|
|
• HG |
表示铰(Hinge)的结果； |
|
•WC |
WC表示墙柱，WB表示墙梁； |
|
•553 |
表示墙柱或墙梁的构件号； |
|
• CN |
CN表示混凝土纤维，ST表示钢筋纤维； |
|
• SSx |
前面两个大写字符 SS表示应力、SN表示应变。后面小写字符表示应力或应变的方向； |
|
• TP |
表示纤维位置。TP、BM、LT、RT分别表示上、下、左、右，MD表示中央。x向的应力和应变使用TP和BM；z向的应力和应变使用LT和RT；剪切应力和剪切应变使用MD； |
|
•PO1 |
表示是第一个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
② 构件号：输入构件号或在模型上用鼠标点取构件；
③ 应力和应变成分
σx、εx：与整体坐标系XY平面平行的水平方向应力和应变成分;
σz、εz：与整体坐标系Z轴平行的竖向应力和应变成分;
τxy、γxy：单元的剪切应力和剪切应变成分。
④ 显示内容：定义图表的标题（默认为函数名称）、X轴和Y轴的刻度数值显示方式(小数或指数形式)，并可指定小数点后位数。
|
|
|
| 注意事項 |
点击"图形"按钮时会弹出选择墙梁或墙柱单元的提示窗口，点击相应单元则显示该单元上侧(或下、左、右侧)的纤维(混凝土或钢筋)应力或应变随步骤的变化曲线。
|
|
|
| 功能说明 |
|
|
|
|
|
|
|

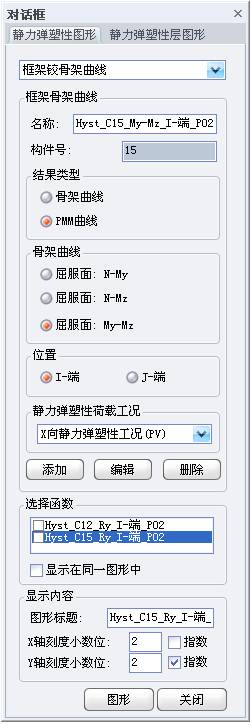

图1.5.2-7
查看指定框架的铰骨架曲线 |
|
|
① 墙铰应力和应变函数名称：在模型中选择梁、柱、支撑就会自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则：
自动生成的名称举例："Hyst_C15_My-Mz_I-端_PO2"
|
|
•Hyst |
表示骨架曲线(Skeleton
Curve)的函数名称 |
|
• C |
符号C表示柱"Column"，符号B表示梁(Beam)，符号BR表示支撑(Brace)
|
|
• 15 |
表示构件号。 |
|
• Ry |
在结果类型中选择"骨架曲线"时的输出符号。程序提供六个变形成分的内力-变形骨架曲线。但是只有在铰类型定义中将该成分定义为非线性时才会在后处理中激活该成分。 |
|
•My-Mz |
在结果类型中选择"PMM曲线"时的输出符号。只有柱的铰骨架曲线才会输出PMM相关曲线。My-Mz表示My和Mz内力成分的相关曲线。程序还会提供N-My、N-Mz内力相关曲线。但是只有在铰类型定义中将P、My、Mz中的某个成分定义为非线性才会在后处理中激活该成分。 |
|
• I-端 |
铰位置，选择M-Θ类型时可选择I端和J端。选择M-Φ类型时可选择积分点。 |
|
• PO2 |
表示是第二个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
② 构件号：输入构件号或在模型上用鼠标点取构件；
其它参数的解释可参见本节中关于层位移结果对话框的解释。
（8）查看墙(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维应力和应变滞回曲线结果
|
|
|
|
|
|

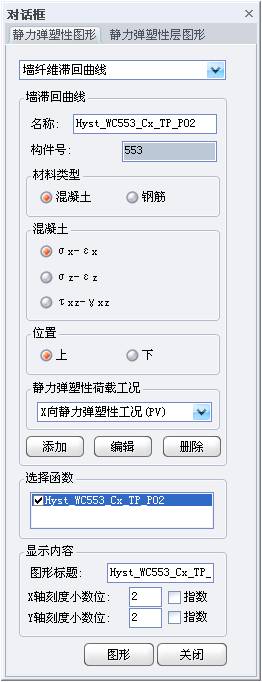

图1.5.2-8
墙纤维滞回曲线 |
|
|
① 墙纤维滞回曲线函数名称：在模型中选择墙梁或墙柱就会自动生成函数名称，用户也可以修改名称。自动生成的函数名称起名原则如下表：
自动生成的名称举例："Hyst_WC553_Cxz_MD_PO2"
|
|
•Hyst |
表示滞回曲线(Hysteresis
Curve)的函数名称； |
|
• WC |
WC表示墙柱，WB表示墙梁 ； |
|
• 553 |
表示墙柱或墙梁的构件号； |
|
•Cxz |
1) Cx :
混凝土(Concrete)的σx-εx滞回曲线
2) Cz : 混凝土(Concrete)的σz-εz滞回曲线
3) Cxz : 混凝土(Concrete)的τxy-γxy滞回曲线
4) Sx : 钢筋(Steel)的σx-εx滞回曲线
5) Sz : 钢筋(Steel)的σz-εz滞回曲线 |
|
• MD |
表示纤维位置。TP、BM、LT、RT分别表示上、下、左、右，MD表示中央。x向的应力和应变使用TP和BM；z向的应力和应变使用LT和RT；剪切应力和剪切应变使用MD； |
|
• PO2 |
表示是第二个Pushover荷载工况。程序默认初始荷载工况、X方向Pushover荷载工况、Y方向Pushover荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
|
② 构件号：输入构件号或在模型上用鼠标点取构件；
其它参数的解释可参见本节中关于层位移结果对话框的解释。
|
|
|
| 注意事項 |
点击换成图标按钮时会弹出选择墙梁或墙柱单元的提示窗口，点击相应单元则显示该单元的上侧(或下、左、右侧)的纤维(混凝土或钢筋)的应力-应变滞回曲线。
|
|
|
|
|
| [菜单路径] 静力弹塑性分析>静力弹塑性分析结果>结果图形>静力弹塑性层图形 |
|
功能说明 |
可查看的内容如下：
（1）查看指定层的层剪力(层剪力-层间位移、层剪力-层间位移角关系曲线)结果；
（2）查看指定构件的剪力(构件剪力-层间位移、构件剪力-层间位移角关系曲线)结果；
（3）查看所有楼层的指定步骤的层剪力、层间位移、层间位移角结果。
下面介绍查看各种内容的操作方法。
（1）查看指定层的层剪力-层间位移、层剪力-层间位移角关系曲线
|
|
|
|
|
|

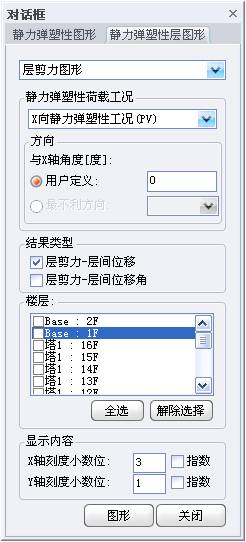

图1.5.2-9
查看指定层的层剪力图形 |
|
|
① 静力弹塑性荷载工况：选择荷载工况。
② 方向：选择位移方向，一般来说X方向荷载工况输入0、Y方向荷载工况输入90。但是当结构平面较为复杂时，与荷载作用方向不同方向的层间位移和层间位移角也会有较大值发生，此时可输入关心方向的角度查看该角度方向的层剪力-层间位移和层剪力-层间位移角关系。与X轴方向逆时针方向的角度为正。
③ 结果类型：选择要输出的结果，有层剪力-层间位移、层剪力-层间位移角曲线。层间位移和层间位移角均为各层的竖向构件的层间位移和层间位移角的平均值。另外，层剪力、层间位移、层间位移角均为用户输入方向的值。
④ 楼层：选择要输出结果的楼层，多选时将在同一张图形中同时显示多个楼层的结果。
⑤ 显示内容：定义X轴和Y轴的刻度数值显示方式(小数形式或指数形式)，并可指定小数点后面位数。
（2）查看指定构件的剪力(构件剪力-构件层间位移、构件剪力-构件层间位移角关系)结果
|
|
|
|
|
|

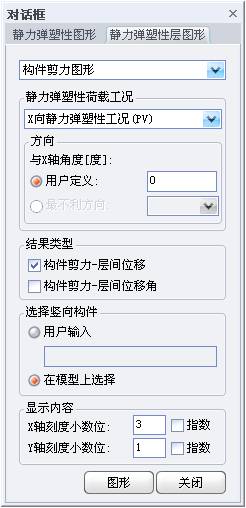

图1.5.2-10
查看指定构件的剪力结果 |
|
|
① 结果类型：选择要输出的结果，有构件剪力-层间位移、构件剪力-层间位移角。输出的构件剪力、构件层间位移、构件层间位移角均为上面输入方向的值；
② 选择竖向构件：可用户输入竖向构件号或者直接在模型中选择竖向构件。
（3）查看所有楼层各分析步骤的层剪力、层间位移、层间位移角结果
|
|
|
|
|
|

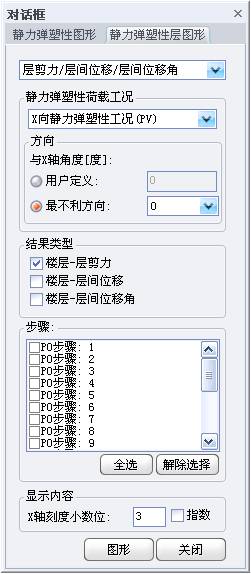

图1.5.2-11
查看所有楼层的各步骤结果 |
|
|
① 结果类型：选择要输出的结果，有楼层-层剪力、楼层-层间位移、层剪力-层间位移角曲线。层剪力、层间位移、层间位移角均为用户输入方向的值。
② 步骤：选择要输出的分析步骤。
|
|
|
