[菜单路径] 动力弹塑性分析>动力弹塑性分析结果>弹塑性结果图形 |
功能说明 |
可查看的内容如下:
(1)查看指定层各步骤的位移/速度/加速度结果;
(2)查看指定节点各步骤的位移/速度/加速度结果;
(3)查看指定框架构件(梁、柱、支撑)各步骤的内力结果;
(4)查看指定墙构件(墙梁、墙柱)各步骤的内力结果;
(5)查看指定框架构件(梁、柱、支撑)铰各步骤的内力和变形结果;
(6)查看指定墙构件(墙梁、墙柱) 指定单元的混凝土纤维和钢筋纤维的应变和应力时程结果;
(7)查看指定框架构件(梁、柱、支撑)铰的滞回曲线;
(8)查看指定墙构件(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维的应力和应变滞回曲线。
下面介绍查看各种内容的操作方法:
(1)查看指定层各步骤的位移/速度/加速度结果
|
|

|

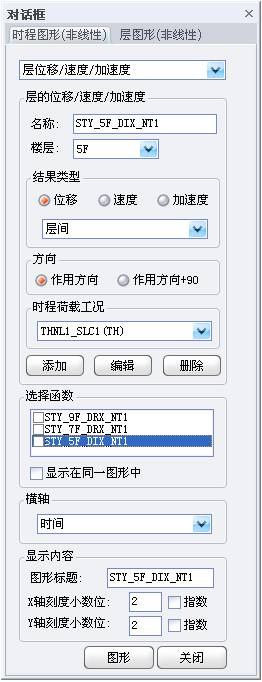

图2.5.1-1
层位移/速度/加速度 |
|
① 层位移/速度/加速度函数名称:在楼层中选择一个楼层就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"STY_5F_DIX_NT1"
|
|
•STY |
"Story"的简写,表示层结果; |
• 5F |
楼层名称; |
• D |
D表示位移,V表示速度,A表示加速度; |
• I |
R表示相对地面值,A表示包含地面运动的绝对值,I表示相对下一层的值; |
• X |
X表示荷载工况作用方向,Y表示与荷载工况作用方向垂直的方向; |
•NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 楼层:选择要查看的楼层;
③ 结果类型:在位移、速度、加速度中选择一个。并选择输出相对于地面的值(相对)、包含地面运动的值(绝对)、相对于下一层的层间的值(层间);
④ 方向:选择荷载作用的方向,默认选择荷载工况作用的方向;
⑤ 时程荷载工况:选择动力弹塑性荷载工况;
⑥ 选择函数;选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑦ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线;
⑧ 横轴:选择曲线横轴代表的意义,可选择时间和选择上面定义的其它函数值(选择自身函数无意义)。
其它参数参见第1.2.5.1节相关介绍。
(2)查看指定节点各步骤的位移/速度/加速度结果
|
|

|

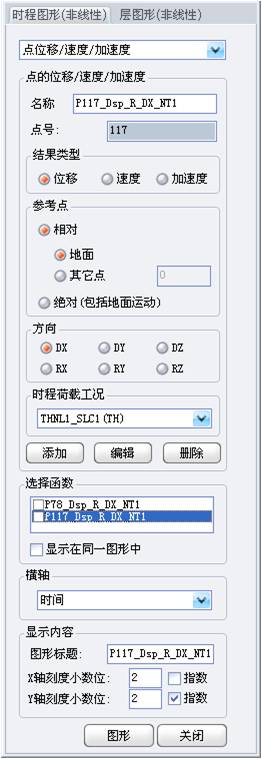

图2.5.1-2
点位移/速度/加速度 |
|
① 节点位移/速度/加速度函数名称:在模型中选择一个节点就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"P104_Dsp_R_DX_NT1"
|
• P |
节点英文名称(Point)的开头字母; |
•104 |
节点号; |
•Dsp |
Dsp表示是位移,Vel表示速度,Acc表示加速度; |
• A |
会根据选项不同显示"
A”或"N”或"R”:
A :在下面参考点中选择了绝对(包括地面运动);
R : 在下面参考点中选择了相对地面;
N : 在下面参考点中选择了相对某个节点。 |
• DX |
显示位移成分(位移方向); |
•NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 节点号:直接输入或在模型上用鼠标选择;
③ 结果类型:在位移、速度、加速度中选择一个;
④ 参考点:相对值中的"地面”表示相对于地面的位移值;相对值中的"其它点”表示相对于某个节点的位移值,需要输入参考点。绝对(包括地面运动)是输出包含地面运动的结果;
⑤ 方向:选择位移、速度、加速度的方向;
⑥ 时程荷载工况:选择动力弹塑性荷载工况;
⑦ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除;
⑧ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线;
⑨ 横轴:选择曲线横轴代表的意义,可选择时间和选择上面定义的其它函数值(选择自身函数无意义)。
(3)查看指定框架构件(梁、柱、支撑)各步骤的内力结果
|
|

|

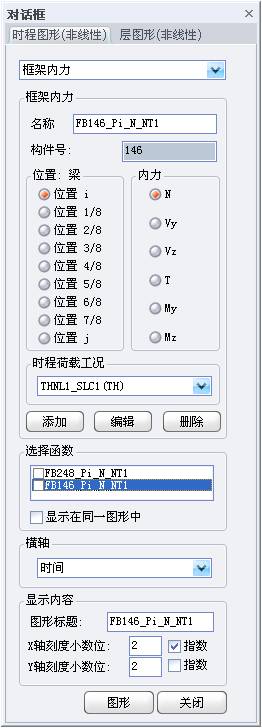

图2.5.1-3
框架内力 |
|
① 框架内力名称:在模型中选择梁、柱、支撑就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"FC21_下_My_NT1"
|
• F |
表示框架"Frame"; |
• C |
表示梁"Beam",
有符号B时表示柱(Column),BR表示支撑(Brace); |
• 21 |
表示构件号; |
• 下 |
位置符号。对于梁显示Pi表示构件位置符号(Part),i表示具体位置(i端);对于柱显示上、Mid1、Mid2、下;对于支撑显示i、j端; |
•My |
择输出的内力成分; |
•NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 位置:选择输出构件位置,梁有九个点(i端和j端以及内部八等分点);柱一般输出两个点的结果,当在结构>模型控制中选择所有构件的内部节点自由度全部耦合时追加输出内部两个点的结果。支撑输出两个节点位置的结果;
④ 时程荷载工况:选择动力弹塑性荷载工况;
⑤ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑥ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线。
(4)查看墙构件(墙梁、墙柱)各步骤的内力结果
|
|

|

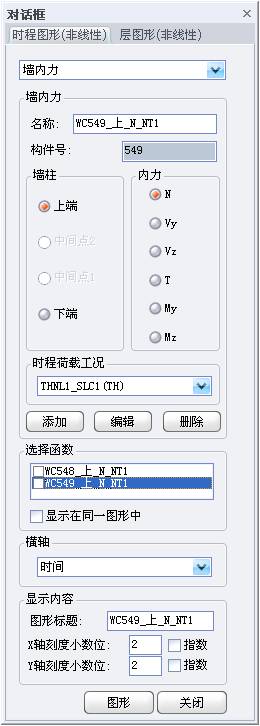

图2.5.1-4
墙内力 |
|
① 墙内力名称:在模型中选择墙柱或墙梁就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"WC586_上_N_NT1"
|
• WC |
表示墙柱"Wall
Column",WB表示墙梁; |
• 586 |
表示墙柱或墙梁的号; |
• 上 |
用于墙柱,"上"表示柱上端,"下"表示柱下端; |
• Pi |
用于墙梁,P表示构件位置符号(Part),i表示具体位置(i点,P3表示3/8等分点); |
• N |
选择输出的内力成分; |
• NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 位置:选择输出构件位置,墙梁有九个点(i端和j端以及内部八等分点);墙柱一般输出两个点的结果(上端和下端),当在结构>模型控制中选择所有构件的内部节点自由度全部耦合时追加输出内部两个点的结果;
④ 时程荷载工况:选择动力弹塑性荷载工况;
⑤ 操作选项:有添加、编辑、删除等功能,可定义一系列要生成图形的内容,点击【添加】就可以根据在上面选择的选项自动生成一个函数名称。在下面选择函数列表中选择一个或多个函数后修改选项内容点击【编辑】可修改函数内容,点击【删除】就可以删除函数;
⑥ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑦ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线;
⑧ 横轴:选择曲线横轴代表的意义,可选择时间和选择上面定义的其它函数值(选择自身函数无意义)。
(5)查看指定框架(梁、柱、支撑)的铰位置各步骤的内力和变形结果
|
|

|

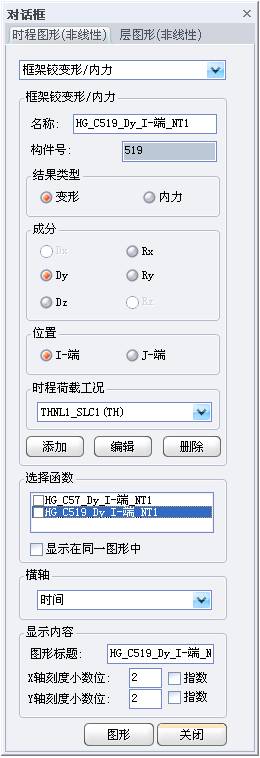

图2.5.1-5
框架铰变形/内力 |
|
① 框架铰变形/内力名称:在模型中选择梁、柱、支撑就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"HG_B46_Ry_I-端_NT1"
|
• HG |
表示铰"Hinge"的变形/内力函数名称; |
• B |
表示梁"Beam",
有符号C时表示柱(Column),BR表示支撑(Brace); |
• 46 |
表示构件号; |
• Ry |
表示变形,有六个内力成分。但是只有在铰类型定义中将该成分定义为非线性才会在后处理中激活该成分; |
• My |
表示内力,有六个变形成分。但是只有在铰类型定义中将该成分定义为非线性才会在后处理中激活该成分; |
• I-端 |
铰位置,选择M-Θ类型时可选择I端和J端。选择M-Φ类型时可选择积分点; |
• NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 时程荷载工况:选择动力弹塑性荷载工况;
④ 操作选项:有添加、编辑、删除等功能,可定义一系列要生成图形的内容,点击【添加】就可以根据在上面选择的选项自动生成一个函数名称。在下面选择函数列表中选择一个或多个函数后修改选项内容点击【编辑】可修改函数内容,点击【删除】就可以删除函数;
⑤ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑥ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线;
⑦ 横轴:选择曲线横轴代表的意义,可选择时间和选择上面定义的其它函数值(选择自身函数无意义)。
|
|
注意事項 |
当在铰类型定义中选择M-Θ类型时显示的I、J端内力与"框架内力"命令中的I、J端内力相同。
|
|
功能说明 |
(6)查看墙构件(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维各步骤的应力和应变结果
|
|

|

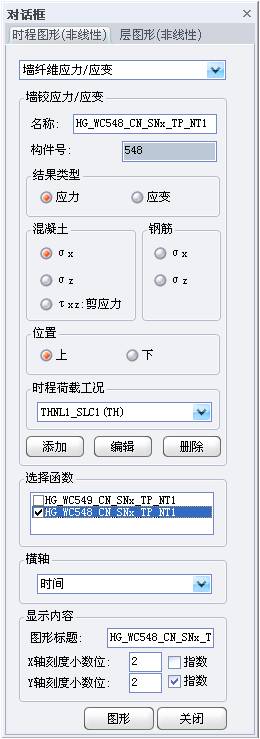

图2.5.1-6
墙纤维应力/应变 |
|
①墙纤维应力/应变函数名称:在模型中选择墙梁或墙柱后就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"HG_WC586_CN_SNx_TP_NT1"
|
• HG |
表示铰(Hinge)的结果; |
• WC |
WC表示墙柱,WB表示墙梁; |
• 586 |
表示墙柱或墙梁的构件号; |
• CN |
CN表示混凝土纤维,ST表示钢筋纤维; |
• SNx |
前面两个大写字符SS表示应力、SN表示应变。后面小写字符表示应力或应变的方向; |
• TP |
表示纤维位置。TP、BM、LT、RT分别表示上、下、左、右,MD表示中央。x向的应力和应变使用TP和BM;z向的应力和应变使用LT和RT;剪切应力和剪切应变使用MD; |
• NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 应力和应变成分:
σx、εx:与整体坐标系XY平面平行的水平方向应力和应变成分;
σz、εz:与整体坐标系Z轴平行的竖向应力和应变成分;
τxy、γxy:单元的剪切应力和剪切应变成分。
④ 时程荷载工况:选择动力弹塑性荷载工况;
⑤ 操作选项:有添加、编辑、删除等功能,可定义一系列要生成图形的内容,点击【添加】就可以根据上面选择的选项自动生成一个函数名称。在下面选择函数列表中选择一个或多个函数后修改选项内容点击【编辑】可修改函数内容,点击【删除】就可以删除函数;
⑥ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑦ 横轴:选择曲线横轴代表的意义,可选择时间和选择上面定义的其它函数值(选择自身函数无意义);
⑧ 显示内容:定义图表的内容标题、横轴和竖轴的刻度数值显示方式(小数形式或指数形式),并可指定小数点后面位数;
|
|
注意事項 |
点击"图形"按钮时会弹出选择墙梁或墙柱单元的提示窗口,点击相应单元则显示该单元的上侧(或下、左、右侧)纤维(混凝土或钢筋)的应力或应变随步骤的变化曲线。
|
|
功能说明 |
|
|

|

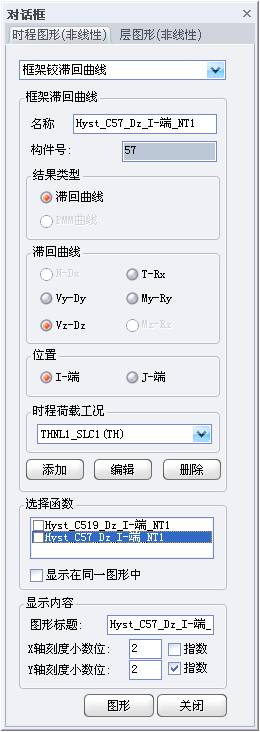

图2.5.1-7
框架铰的滞回曲线 |
|
①框架铰骨架滞回曲线函数名称:在模型中选择梁、柱、支撑就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成的名称举例:"Hyst_C94_N-My_I-端_NT1"
|
• Hyst |
表示滞回曲线(Hysteresis
Curve)的函数名称; |
• C |
符号C表示柱"Column”,符号B表示梁(Beam),符号BR表示支撑(Brace); |
• 94 |
表示构件号; |
• My-Ry |
在结果类型中选择"滞回曲线”时的输出符号。My-Ry表示绕y轴旋转变形成分的内力-变形滞回曲线,程序提供六个变形成分的内力-变形滞回曲线。但是只有在铰类型定义中将该成分定义为非线性才会在后处理中激活该成分; |
• N-My |
结果类型中选择"PMM曲线”时的输出符号,只有柱的铰滞回曲线才会输出PMM相关曲线。N-My表示N和My内力成分的相关曲线。程序还会提供My-Mz、N-Mz内力相关曲线。但是只有在铰类型定义中将P、My、Mz中的某个成分定义为非线性才会在后处理中激活该成分; |
• I-端 |
铰位置,选择M-Θ类型时可选择I端和J端。选择M-Φ类型时可选择积分点; |
• NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 时程荷载工况:选择动力弹塑性荷载工况;
④ 操作选项:有添加、编辑、删除等功能,可定义一系列要生成图形的内容,点击【添加】就可以根据上面选择的选项自动生成一个函数名称。在下面选择函数列表中选择一个或多个函数后修改选项内容点击【编辑】可修改函数内容,点击【删除】就可以删除函数;
⑤ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑥ 显示在同一图形中:选择多个函数后勾选此项可在一张图表中同时显示多个曲线。
(8)查看墙构件(墙梁、墙柱)指定单元的混凝土纤维和钢筋纤维的应力和应变滞回曲线结果
|
|

|

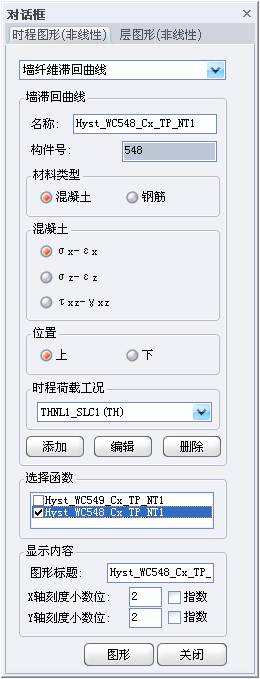

图2.5.1-8
墙纤维滞回曲线 |
|
① 墙纤维滞回曲线函数名称:在模型中选择墙梁或墙柱就会自动生成函数名称,用户也可以修改名称。自动生成的函数名称起名原则:
自动生成名称举例:"Hyst_WC610_Cx_TP_NT1"
|
• Hyst |
表示滞回曲线(Hysteresis
Curve)的函数名称; |
• WC |
WC表示墙柱,WB表示墙梁; |
• 610 |
表示墙柱或墙梁的构件号; |
• Cxz |
1) Cx :
混凝土(Concrete)的σx-εx滞回曲线;
2) Cz : 混凝土(Concrete)的σz-εz滞回曲线;
3) Cxz : 混凝土(Concrete)的τxy-γxy滞回曲线;
4) Sx : 钢筋(Steel)的σx-εx滞回曲线;
5) Sz : 钢筋(Steel)的σz-εz滞回曲线; |
• TP |
表示纤维位置。TP、BM、LT、RT分别表示上、下、左、右,MD表示中央。x向的应力和应变使用TP和BM;z向的应力和应变使用LT和RT;剪切应力和剪切应变使用MD; |
• NT1 |
表示是第一个动力弹塑性荷载工况。程序默认初始荷载工况、X方向动力弹塑性荷载工况、Y方向动力弹塑性荷载工况分别为第一、第二、第三个荷载工况。 |
|
|
② 构件号:输入构件号或在模型上用鼠标选择构件;
③ 时程荷载工况:选择动力弹塑性荷载工况;
④ 操作选项:有添加、编辑、删除等功能,可定义一系列要生成图形的内容,点击【添加】就可以根据上面选择的选项自动生成一个函数名称。在下面选择函数列表中选择一个或多个函数后修改选项内容点击【编辑】可修改函数内容,点击【删除】就可以删除函数;
⑤ 选择函数:选择输出为图形的函数,也可选择后进行编辑和删除操作;
⑥ 显示内容:定义图表的内容标题、横轴和竖轴的刻度数值显示方式(小数形式或指数形式),并可指定小数点后面位数。
|
|
注意事項 |
点击"图形"按钮时会弹出选择墙梁或墙柱单元的提示窗口,点击相应单元则显示该单元的上侧(或下、左、右侧)纤维(混凝土或钢筋)的应力-应变滞回曲线。
|
|
|
[菜单路径] 动力弹塑性分析>动力弹塑性分析结果>弹塑性结果图形>楼层分析结果图形 |
功能说明 |
可查看的内容如下:
(1)查看指定层的层剪力和层倾覆弯矩时程结果;
(2)查看所有层在各步骤中层剪力和层倾覆弯矩的最小值、最大值、最小值和最大值的绝对值中较大值的结果;
(3)查看所有层在各步骤中的层位移/速度/加速度的最小值、最大值、最小值和最大值的绝对值中较大值结果。层位移结果中可输出相对地面的层位移值(相对)、包含地面运动的绝对位移(绝对)、层间位移值(层间)、层间位移角等。在速度和加速度中可输出相对于地面的值(相对)、包含地面运动的绝对值(绝对)、相对于下一个楼层的相对值(层间)。
下面介绍查看各种内容的操作方法:
(1)查看指定层的层剪力和层倾覆弯矩结果
|
|

|

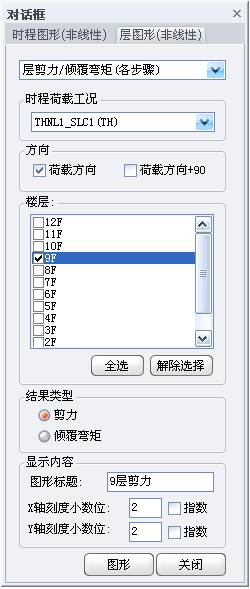

图2.5.1-9
层剪力/倾覆弯矩(各步骤) |
|
① 时程荷载工况:选择动力弹塑性分析荷载工况;
② 方向:选择输出层位移/速度/加速度的方向,荷载方向为荷载工况的加载方向;
③ 楼层:选择要输出结果的楼层,多选时将在同一张图形中同时显示多个楼层的结果;
④ 结果类型:选择要输出的结果,有层剪力和层倾覆弯矩;
(2)查看所有层在各步骤中层剪力和层倾覆弯矩的最小值、最大值、最小值和最大值的绝对值中较大值的结果
|
|

|

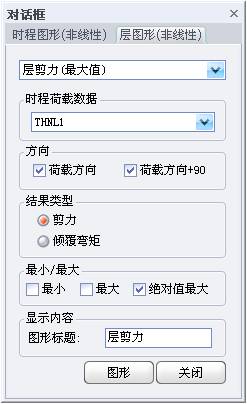

图2.5.1-10
层剪力/层倾覆弯矩(最大值) |
|
① 时程荷载数据:选择时程荷载数据;
② 方向:选择要输出的层剪力和倾覆弯矩方向,荷载方向为荷载工况的加载方向;
③ 结果类型:选择要输出的结果,有层剪力和层倾覆弯矩;
④ 最小/最大:可选择输出最小值、最大值、最小值和最大值绝对值中较大值的结果。
其他参数介绍参见(1)。
(3)查看所有层在各步骤中层位移/速度/加速度的最小值、最大值、最小值和最大值的绝对值中较大值的结果
|
|

|

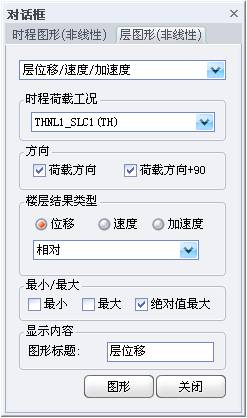

图2.5.1-11
层位移/速度/加速度 |
|
① 时程荷载工况:选择动力弹塑性荷载工况;
② 方向:选择输出层位移/速度/加速度的方向,荷载方向为荷载工况的加载方向;
③ 楼层结果类型:选择要输出的结果,有位移、速度、加速度。层位移结果中可输出相对地面的层位移值(相对)、包含地面运动的绝对位移(绝对)、层间位移值(层间)、层间位移角等。在速度和加速度中可输出相对于地面的值(相对)、包含地面运动的绝对值(绝对)、相对于下一个楼层的相对值(层间);
④ 最小/最大:可选择输出最小值、最大值、最小值和最大值绝对值中较大值的结果。
其他参数介绍参见(1)。
|
|
