2.5.3  框架内力结果
[菜单路径] 动力弹塑性分析>动力弹塑性分析结果>框架内力
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —

功能说明

查看动力弹塑性分析的梁、柱、支撑的内力分析结果。
内力结果中不仅提供各分析步骤的内力结果，还提供所有分析步骤中各构件的最大、最小内力结果、以及最大和最小值的绝对值中较大值结果。内力结果既可按等值线形式输出也可以内力图形式输出。

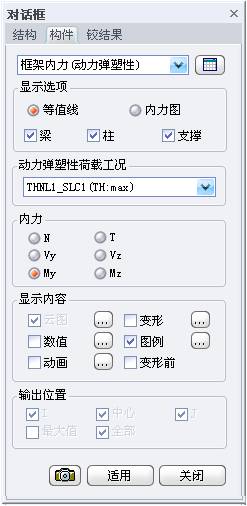

图2.5.3-1  框架内力（动力弹塑性）                              图2.5.3-2  框架内力（步骤）



 图2.5.3-3  选择内力图方式时的选项



（1）显示选项：可选择是按等值线(云图)方式输出内力还是按照内力图形方式输出内力，并可以选择输出内力的构件类型；
（2）动力弹塑性荷载工况：选择"框架内力(动力弹塑性)”时，程序对每个荷载工况提供max、min、All三组内力结果，分别对应各步骤分析结果中各构件的最大内力、最小内力、最大内力和最小内力的绝对值中的较大值(要注意的是0比负值大)。选择"框架内力(步骤)"时，需要直接选择分析步骤或在曲线示意图上点击步骤位置(参见图2.5.3-2)；
（3）内力：提供六种内力结果，内力结果为单元坐标系结果；
（4）输出位置：只有在显示内容中勾选"数值”时才会被激活。选择要输出数值的截面位置。因为全部输出时画面会显得凌乱，为了查看方便可选择输出数值的截面位置。

其他参数参见第2.5.2.2节内容。
