查看动力弹塑性各分析步骤中框架铰状态和墙纤维状态。

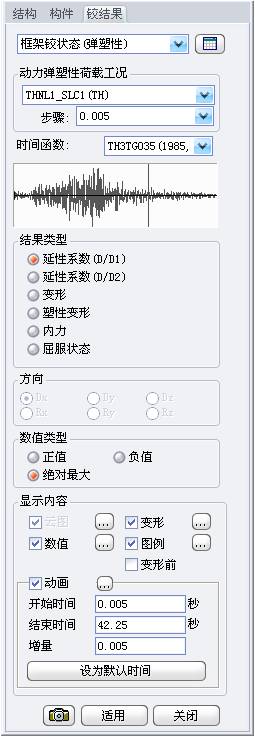

查看动力弹塑性各分析步骤中出现的框架铰状态。可查看延性系数(截面曲率延性系数、构件位移延性系数)、变形、塑性变形、内力、屈服状态。

（1）延性系数(D/D1)：D为实际发生的总变形值、D1为第一屈服变形值。在方向中选择Dx、Dy、Dz时输出的是构件位移延性系数，选择Rx、Ry、Rz时输出的是截面曲率延性系数(在铰类型中需要选择弯矩-曲率类型)。对于三折线铰输出的D/D1值为总变形和开裂时的位移(曲率)比值。对于双折线铰输出的D/D1值为总变形和屈服时的位移(曲率)比值。在图例中输出的字符"无”代表该值为无量刚数值。在图例中输出的比例值代表在该项上发生第一屈服的铰数量与分配给构件的该类型铰总数的比值。
（2）延性系数(D/D2)：D为实际发生的总变形值、D2为第二屈服变形值。在方向中选择Dx、Dy、Dz时输出的是构件位移延性系数，选择Rx、Ry、Rz时输出的是截面曲率延性系数(在铰类型中需要选择弯矩-曲率类型)。只有选择三折线铰时才会输出本项数值。对于三折线铰输出的D/D2值为总变形和屈服时的位移(曲率)比值。在图例中输出的字符"无”代表该值为无量刚数值。在图例中输出的比例值代表在该项上发生第二屈服的铰的数量与分配给构件的该类型铰总数的比值。
（3）变形：输出铰的总变形值。在图例中输出的字符"L”代表弯矩-转角类型铰(Lumped Type Hinge)；"D”代表弯矩-曲率型铰(Distributed Type Hinge)；"r”代表弧度单位(Radian)；"r/m”或"r/cm”或"r/mm”代表曲率单位。"无”代表无量刚。例如"L:r”代表弯矩-转角类型铰的该项位移的单位为弧度，"L:m”代表弯矩-转角类型铰的该项位移的单位为m。在图例上输出的比例值代表该项上发生该数值大小范围位移的铰数量与分配给构件的该项铰总数的比值。
（4）塑形变形：输出屈服后的塑形变形值。
（5）内力：输出铰的内力值。
（6）屈服状态：在模型上用圆点显示分配了双折线、三折线、四折线铰类型构件上的铰状态。双折线铰输出一种状态即达到第一屈服的状态(包含屈服后状态)。三折线输出两种状态，第一个是开裂及开裂到屈曲前状态，第二个是屈服及屈服后状态，图例中用两种颜色区分。四折线铰输出三种状态，第一是开裂、第二是屈服、第三是极限状态，图例中用三种颜色区分。图形中的比例值为在该项上处于该状态铰的数量与分配给构件的该类型铰总数的比值。
（7）方向：选择输出的变形或内力的方向。只有在铰类型中定义了某个方向的非线性特性，该方向才会被激活。方向遵循单元坐标系。
（8）数值类型：可选择输出正值、负值、正值和负值中绝对值的较大值。

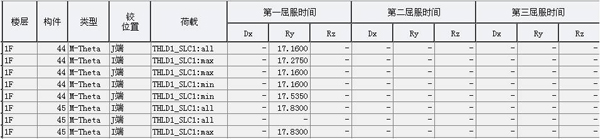

（9） ：点击该键可用表格形式查看各构件进入各种屈服状态的分析时刻，屈服时间中的数值表示在该时刻该构件在该方向进入该屈服状态。

其他参数参见前面章节的说明。

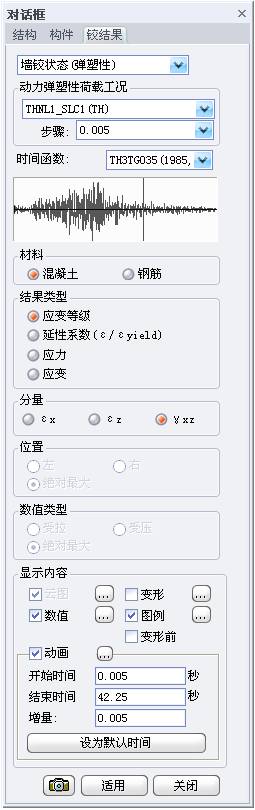

查看动力弹塑性各分析步骤中出现的墙铰状态。可查看混凝土和钢筋纤维在各步骤所处的状态(应变等级)、延性系数(总应变/屈服应变)、应力值、应变值等。

（1）材料：可选择混凝土纤维和钢筋纤维，当需要查看与剪切相关的内容时需要选择混凝土纤维。因为程序将剪切特性包含在了混凝土纤维中；
（2）应变等级：在定义混凝土和钢筋的纤维特性时，根据应变和基准应变的比值设置了纤维应变等级，根据等级可以判断纤维的损伤程度。等级越高表示损伤程序越高。程序默认的混凝土轴向基准应变为抗压强度对应的轴向应变，应变等级为3级；钢筋的轴向基本应变为屈服强度对应的轴向应变，应变等级为2级；剪切应变的基本应变为剪切屈服对应的轴向应变，应变等级为3级。应变等级划分为5个等级。图例中将显示处于各应变等级的纤维占分配了所有非线性纤维数量的比例；
（3）延性系数(ε/εyield)：ε为实际发生的总应变、εyield为屈服应变值；
（4）应力：输出总应力值；
（5）应变：输出总应变值；
（6）分量：结果类型为应力时可选择σx、σz、τxz；结果类型为应变时可选择εx、εz、γxz；
（7）位置：选择单元坐标轴x方向分量时输出上、下端纤维的数值；选择z方向分量时输出左右端纤维的数值；选择剪切分量时输出单元中心的值(程序内部会先计算四个高斯积分点的结果后通过内插计算单元中心值)。"绝对最大”表示取两个数值(上下或左右)绝对值中的较大值；
（8）数值类型：在结果类型中选择"应变等级”及"延性系数”时才被激活。可选择输出受拉、受压、受拉值和受压值绝对值中的较大值输出。

其他参数参见前面章节的说明。
