2.6.2  层结果表格
[菜单路径] 动力弹塑性分析>动力弹塑性分析结果表格>层结果表格
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02


功能说明

用表格形式输出动力弹塑性分析的层间位移角和层剪力结果。
选择要输出的荷载工况。对每个荷载工况提供最大、最小、全部(最大值和最小值绝对值中的较大值)三组结果,初始荷载工况只提供全部结果。并输出荷载作用方向和垂直荷载作用方向的两个结果表格。



图2.6.2-1  选择输出的荷载工况

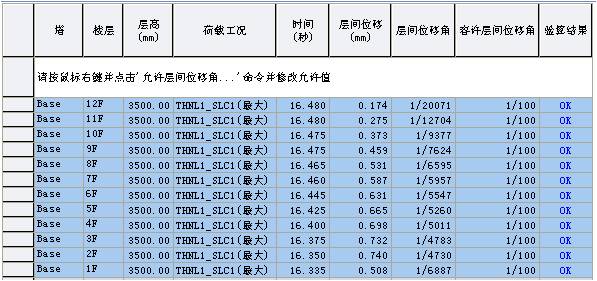

图2.6.2-2  层间位移角表格结果

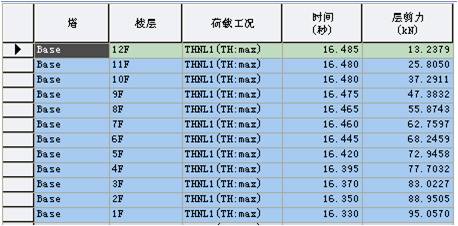

图2.6.2-3  层剪力表格结果



(1)塔:当定义了多塔时将输出楼层所在的塔名称;
(2)楼层:输出楼层名称;
(3)层高:在层间位移角表格中输出层高,用于计算层间位移角;
(4)荷载工况:输出荷载工况名称;
(5)时间:输出发生该层间位移角或层剪力时的分析时刻;
(6)层剪力:在层剪力表格中输出各层剪力的最大值(max)、最小值(min)、最大值和最小值绝对值中的较大值(all)结果;
(7)层间位移:输出竖向构件中的最大层间位移;
(8)层间位移角:输出竖向构件中的最大层间位移角;
(9)容许层间位移角:根据在结构>模型控制中选择的结构类型,程序会按照《抗规》GB50011-2001表5.5.5设置弹塑性层间位移角限值。用户也可以在表格上按鼠标右键点击"容许层间位移角”设置弹塑性层间位移角限值。有转换层时(需要在结构>标准层和楼层中选择转换层所在层数)可以单独定义转换层的层间位移角限值;
(10)验算结果:当计算的弹塑性层间位移角大于容许层间位移角限值时输出NG,否则输出OK
