6.2.5  PMM类型铰
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



技术原理

多轴铰模型主要用于模拟承受轴力和两个方向弯矩的柱构件，轴力和弯矩相关关系构成屈服面，通过计算轴力来计算屈服弯矩。





(a) 钢筋混凝土构件(三折线)                   (b) 钢构件(双折线)

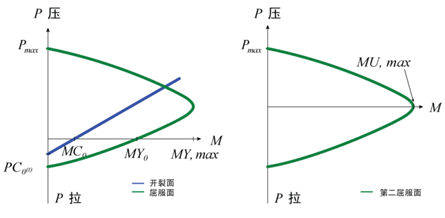

图6.2.5  P-M-M类型铰的屈服面



     使用轴力计算各方向的屈服弯矩后，两个方向的弯矩和屈服弯矩满足下面布瑞斯勒(Bresler)公式。



                                                                         (6.2.5)
