7.2.1   标准双折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03

手册内容 Ver.110 R2 / No.2009-02



技术原理



(1)概要

     初始加载时的响应点沿着双折线的骨架曲线移动,卸载刚度使用弹性刚度,对正向和负向可定义不同的屈服后的刚度折减系数,适用于梁、柱、支撑构件。

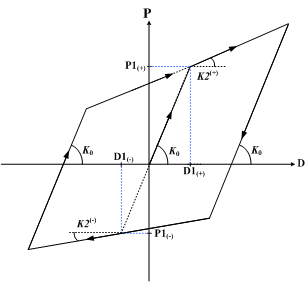

图7.2.1  标准双折线滞回模型



(2)骨架曲线的定义

滞回模型的骨架曲线用下列参数定义:

P1(+)P1(-)— 正向和负向的第一屈服强度;

D1(+)D1(-) — 正向和负向的第一屈服变形;



 K0 — 初始刚度;

K2(+)K2(-)   — 正向和负向的第二条折线的刚度,K2(+)=α1(+)K0K2(-)=α1(-)K0

α1(+)、α1(-) — 正向和负向第一屈服后刚度折减系数。



(3)标准双折线滞回模型的路径移动规则

①  时,为线弹性状态,沿着经过原点斜率为K0的直线移动。

② 变形D第一次超过D1(+)时或者超过以往发生的最大变形时,沿第二条直线上移动。

④  在D1(+)<D, D<D1(-)区段内卸载时,遵循玛辛(Masing)准侧,以弹性刚度为斜率卸载,继续反向加载时到达第二条折线和卸载线的延长线的交点后,将沿第二条折线移动。
