7.2.10   修正武田三折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03

手册内容 Ver.110 R2 / No.2009-02



技术原理

(1)概要

    修正武田三折线模型对武田三折线模型的内环的卸载刚度计算方法做了修正。

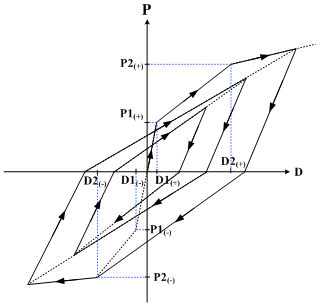

图7.2.10-1  修正武田三折线模型



(2)骨架曲线的定义

非线性特性用下面参数定义:

 P1(+)P1(-) — 正向和负向的第一屈服强度;

 P2(+)P2(-) — 正向和负向的第二屈服强度;

D1(+)D1(-) — 正向和负向的第一屈服变形;

 D2(+)D2(-)— 正向和负向的第二屈服变形;

                  K0 — 初始刚度;

K2(+)K2(-)  — 正向和负向的第二条折线的刚度,K2(+)=α1(+)K0K2(-)=α1(-)K0

  K3(+)K3(-)— 正向和负向的第三条折线的刚度,K3(+)=α2(+)K0K3(-)=α2(-)K0

   α1(+)、α1(-)— 正向和负向第一屈服后刚度折减系数;

  α2(+)、α2(-) — 正向和负向第二屈服后刚度折减系数。

                     β — 计算卸载刚度的幂阶;

                     α — 内环卸载刚度折减系数,用于对内环的卸载刚度进行折减。



(3)修正武田三折线滞回模型的路径移动规则

时,为线弹性状态,沿着经过原点斜率为K0的直线移动(Rule:0)。

② 变形D初次超过D1(±)时,沿着第二条折线的斜率K2(+)K2(-)移动(Rule:1);



在第二条折线移动时卸载,将沿着指向反向最大变形点移动,反向没有发生屈服时,反向第一屈服点为最大变形点(Rule:2);在到达反向最大变形点之前   重新加载,将沿着相同的卸载直线移动(Rule:3);当到达骨架曲线位置时,重新沿着斜率为K2(+)K2(-)的骨架曲线移动(Rule:4)。

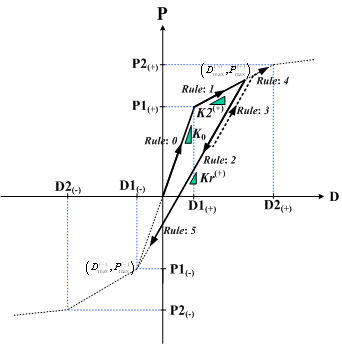

图7.2.10-2  变形D初次超过D1(±)时的路径移动规则



③ 变形D初次超过D2(±)时,沿着第三条折线的斜率K3(+)K3(-)移动(Rule:10);此时卸载时,将沿着斜率为Kr(+)Kr(-)的直线移动(Rule:11);反向没有发生过第二屈服时,反向的第二屈服点为最大变形点。





               其中,



  β:计算卸载刚度的幂阶(β=0.4,Default)



④ 超过恢复力为0的点时,将向反向最大变形点移动(Rule:14);

在向反向最大变形点移动时卸载,则开始进入内环(Rule:15);

在内环中到恢复力为0的点之前,沿斜率为Kun(-)、Kun(+)的直线卸载,超过恢复力为0的点后,将向反向的最大变形点移动(Rule:16)

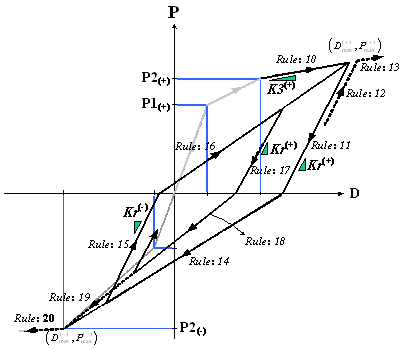

图7.2.10-3  超过恢复力为0的点时的路径移动规则
