7.2.12  弹性双折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02



技术原理

(1)概要

    弹性双折线模型的卸载、重新加载路径和加载路径相同,在滞回过程中基本上没有耗能能力。对正向和负向可定义不同的刚度折减系数,适用于梁、柱、支撑构件。

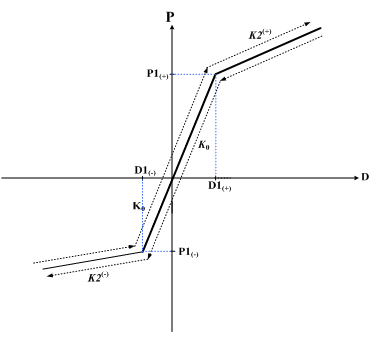

图7.2.12  弹性双折线滞回模型

(2)骨架曲线的定义

滞回模型的骨架曲线由下列参数决定:

  P1(+)P1(-) — 正向和负向的第一屈服强度;

D1(+)D1(-)  — 正向和负向的第一屈服变形;

                   K0 — 初始刚度;

  K2(+)K2(-) — 正向和负向的第二条折线的刚度,K2(+)=α1(+)K0K2(-)=α1(-)K0

    α1(+)、α1(-)— 正向和负向第一屈服后刚度折减系数。
