7.2.13  弹性三折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



技术原理

（1）概要

    弹性三折线模型的卸载、重新加载路径和加载路径相同，在滞回过程中基本上没有耗能能力。对正向和负向可定义不同的刚度折减系数，适用于梁、柱、支撑构件。

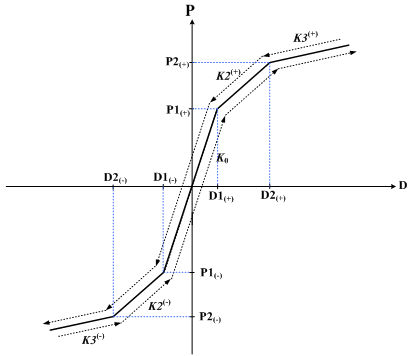

图7.2.13  弹性三折线滞回模型



（2）骨架曲线的定义

非线性特性用下面参数定义：

 P1(+)、P1(-) —— 正向和负向的第一屈服强度；

 P2(+)、P2(-) —— 正向和负向的第二屈服强度；

D1(+)、D1(-) —— 正向和负向的第一屈服变形；

 D2(+)、D2(-)—— 正向和负向的第二屈服变形；

                  K0 —— 初始刚度；

K2(+)、K2(-)  —— 正向和负向的第二条折线的刚度，K2(+)=α1(+)∙K0，K2(-)=α1(-)∙K0；

  K3(+)、K3(-)—— 正向和负向的第三条折线的刚度，K3(+)=α2(+)∙K0，K3(-)=α2(-)∙K0；

   α1(+)、α1(-)—— 正向和负向第一屈服后刚度折减系数；

  α2(+)、α2(-) —— 正向和负向第二屈服后刚度折减系数。
