7.2.14  弹性四折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
手册内容 Ver.110 R2 / No.2009-02



技术原理

(1)概要

    弹性四折线模型的卸载、重新加载路径和加载路径相同,在滞回过程中基本上没有耗能能力。对正向和负向可定义不同的刚度折减系数,适用于梁、柱、支撑构件。

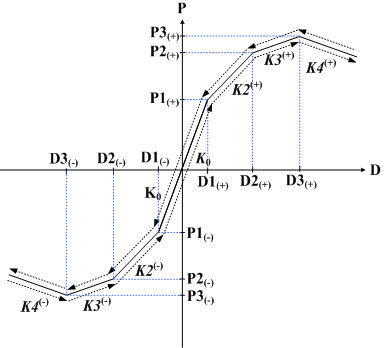

图7.2.14-1  弹性四折线滞回模型



(2)骨架曲线的定义

滞回模型的骨架曲线由下列参数决定:

   P1(+)P1(-)— 正向和负向的第一屈服强度;

  P2(+)P2(-) — 正向和负向的第二屈服强度;

  P3(+)P3(-) — 正向和负向的第三屈服强度;

 D1(+)D1(-) — 正向和负向的第一屈服变形;

 D2(+)D2(-) — 正向和负向的第二屈服变形;

 D3(+)D3(-) — 正向和负向的第三屈服变形;

                  K0  — 初始刚度;

K2(+)K2(-)  — 正向和负向的第二条折线的刚度,K2(+)=α1(+)K0K2(-)=α1(-)K0

K3(+)K3(-)  — 正向和负向的第三条折线的刚度,K3(+)=α2(+)K0K3(-)=α2(-)K0

K4(+)K4(-)  — 正向和负向的第四条折线的刚度,K4(+)=α3(+)K0K4(-)=α3(-)K0

  α1(+)、α1(-) — 正向和负向第一屈服后刚度折减系数;

  α2(+)、α2(-) — 正向和负向第二屈服后刚度折减系数;

  α3(+)、α3(-) — 正向和负向第三屈服后刚度折减系数。



(3)弹性四折线滞回模型的路径移动规则

① 路径加载、卸载、重新加载的路径相同。

② 在第四折线段移动到恢复力为0的点时,将沿着变形轴移动,卸载时沿原路径返回。

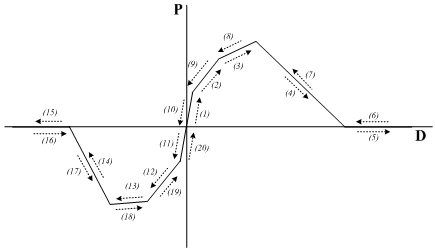

图7.2.14-2  弹性四折线滞回模型的路径移动规则
