7.2.16  滑移三折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



技术原理

（1）概要

    滑移三折线的骨架曲线以及移动路径规则基本上与标准三折线相同，但是可以定义初始间隙。滑移模型仅用于模拟单轴铰模型中的轴力成分的非线性特性，一般是为了考虑支撑连接有滑动的情况。对正向和负向可定义不同的刚度折减系数和初始间隙，适用于梁、柱、支撑构件。

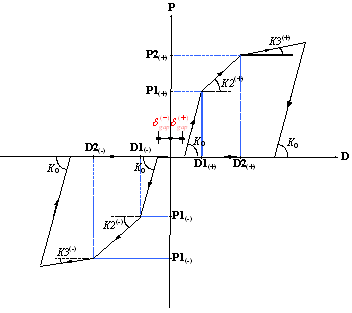

(a) 滑移三折线

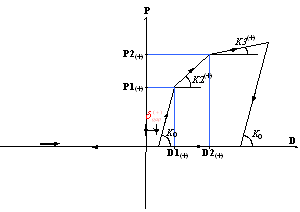

(b) 仅受拉滑移三折线                                                                              (c) 仅受压滑移三折线

图7.2.16  滑移三折线滞回模型



（2）骨架曲线的定义

滞回模型的骨架曲线由下列参数决定：

         P1(+)、P1(-) —— 正向和负向的第一屈服强度；

         P2(+)、P2(-) —— 正向和负向的第二屈服强度；

D1(+)、D1(-) —— 正向和负向的第一屈服变形；

 D2(+)、D2(-)—— 正向和负向的第二屈服变形；

                  K0 —— 初始刚度；

K2(+)、K2(-)  —— 正向和负向的第二条折线的刚度，K2(+)=α1(+)∙K0，K2(-)=α1(-)∙K0；

  K3(+)、K3(-)—— 正向和负向的第三条折线的刚度，K3(+)=α2(+)∙K0，K3(-)=α2(-)∙K0；

   α1(+)、α1(-)—— 正向和负向第一屈服后刚度折减系数；

  α2(+)、α2(-) —— 正向和负向第二屈服后刚度折减系数。

  δgap(+)、δgap(-) —— 正向和负向初始间隙。
