7.2.2   标准三折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



技术原理

（1）概要

     初次加载时沿着三折线骨架曲线移动，卸载刚度使用弹性刚度，随着荷载的加大强度也加大，因此可以用于模拟钢材的包辛格效应(Bauschinger effect)。对于钢筋混凝土构件有可能夸大截面的耗能能力，使用时应注意。对正向和负向可定义不同的屈服后的刚度折减系数（随动硬化模型的正向和负向的刚度折减系数相同），适用于梁、柱、支撑构件。

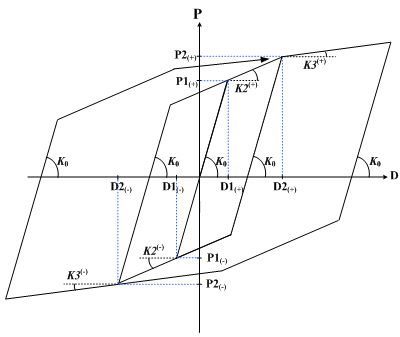

图7.2.2  标准三折线滞回模型



（2）骨架曲线的定义

滞回模型的骨架曲线由下列参数决定：

P1(+)、P1(-) —— 正向和负向的第一屈服强度；

 P2(+)、P2(-) —— 正向和负向的第二屈服强度；

D1(+)、D1(-) —— 正向和负向的第一屈服变形；

 D2(+)、D2(-)—— 正向和负向的第二屈服变形；

                  K0 —— 初始刚度；

K2(+)、K2(-)  —— 正向和负向的第二条折线的刚度，K2(+)=α1(+)∙K0，K2(-)=α1(-)∙K0；

  K3(+)、K3(-)—— 正向和负向的第三条折线的刚度，K3(+)=α2(+)∙K0，K3(-)=α2(-)∙K0；

   α1(+)、α1(-)—— 正向和负向第一屈服后刚度折减系数；

  α2(+)、α2(-) —— 正向和负向第二屈服后刚度折减系数。



（3）随动硬化型滞回模型的路径移动规则

① 时，按常规的双折线路径移动。

② 时，沿第三条折线移动。

③ 卸载时遵循遵循玛辛(Masing)准侧，以弹性刚度为斜率卸载。
