7.2.6   克拉夫双折线滞回模型
区分 版本 / Revision No. 改善建议者 改善内容 内容列表
产品功能 Ver.112 R3 / No.2009-03
—
—
 — —
手册内容 Ver.110 R2 / No.2009-02

—

—
 — —



技术原理



（1）概要

     初次加载时沿着双折线骨架曲线移动，屈服后卸载路径沿着退化后的斜率移动；当反向加载时，指向反向最大变形点；反向没有发生屈服时，屈服点为最大变形点。克拉夫模型中认为全截面处于开裂状态，截面的刚度由受拉钢筋的受弯屈服状态决定。对正向和负向可定义不同的屈服后的刚度折减系数，适用于梁、柱、支撑构件。

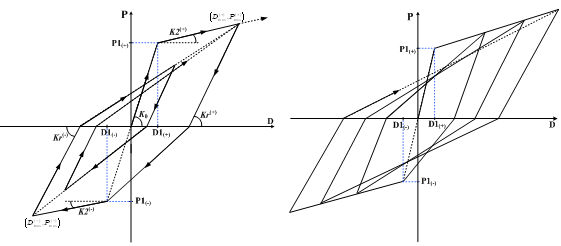

图7.2.6  克拉夫双折线模型



（2）骨架曲线的定义

滞回模型的骨架曲线由下列参数决定：

   P1(+)、P1(-)—— 正向和负向的第一屈服强度；

 D1(+)、D1(-) —— 正向和负向的第一屈服变形；

                   K0 —— 初始刚度；

K2(+)、K2(-)   —— 正向和负向的第二条折线的刚度，K2(+)=α1(+)∙K0，K2(-)=α1(-)∙K0；

   α1(+)、α1(-) —— 正向和负向第一屈服后刚度折减系数。



   Kr(+)、Kr(-) —— 正向和负向卸载时的刚度， ， ，其中，Dmax(+)、Dmax(-)：正向和负向的最大变形，没有屈服的区段使用屈服变形；

                      β —— 计算卸载刚度的幂阶。
